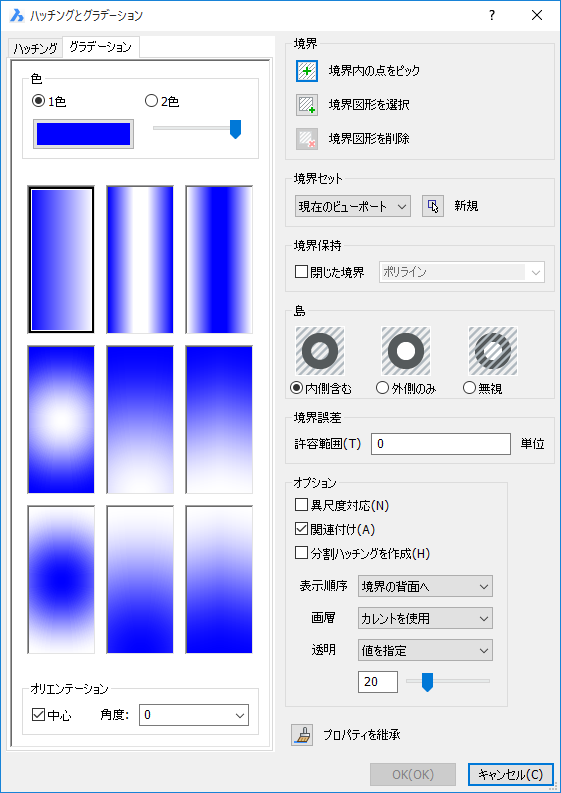

Gradient [グラデーション]

1色:

色をクリックして、ベースカラーを選択してください。

スライダーを動かすためにマウスの左ボタンを押して待ちます。;

• 「白」でグラデーションを作成する為にスライダーを右端に動かします。

• 「黒」でグラデーションを作成する為にスライダーを左端に動かします。

2色:

異なる二つの色をクリックして、ベースカラーを選択してください。

グラデーション塗りつぶしパターン名;

パターンをクリックします。オプション領域:

レンダー - 円筒状 - 円筒状の反転

球形（4） - 半球状（5） - カーブ（6）

反転球 - 半球状で反転 - カーブで反転

オリエンテーション;

中心: グラデーションは左右対称に生成されます・

非中心: グラデーションは左側から作成されます。

角度: 現在のUCSに関係するグラデーションの角度を指定します。

境界

境界内の点をピック

ハッチングパターンを置く閉じた領域(境界)を指定します；ダイアログボックスが一時的に非表示になり、コマンドバーにメッセージが表示されます:

点を選択して境界／ハッチング領域を規定- 閉じた領域内で点を指定します。

BricsCADは直ちにハッチングを描画し、ハッチングの尺度、角度、原点、その他のパラメーターのプレビューが可能になります。

続けて領域の選択を行うためにコマンドが繰り返されます。Enterを押して領域選択を終了します:

点を選択して境界／ハッチング領域を規定- Enterを押すとダイアログボックスに戻ります。

境界内の点を指定した後に、ハッチングパターンを含む領域や、閉じていない領域の選択はできません。

境界図形を選択

ハッチングパターンを作画する図形を選択します；ダイアログが一時的に非表示になります。コマンドバーにメッセージが表示されます。:

図形選択- いずれかの方法で一つ以上の図形を選択します。

図形を追加選択するために、コマンドが繰り返されます。図形の選択終了後、Enterキーを押します:

図形を選択- Enterキーを押します。ダイアログが表示されます。

このオプションでは、既にハッチングを含む閉じた領域にもハッチングができます；開いた領域はハッチングできません。

境界図形を削除

検出された境界図形を削除するようプロンプト表示されます。

境界セット

ハッチングの境界を作成する図形でBricsCADがサーチすべきものを指定します。

• 現在のビューポート - 現在のビューポート内の全図形を検索します。

• 現行設定 - 現在の選択で可能性があるもののみを検索します。

新規（N)

パターン境界を新規に作成します；ダイアログボックスが一時的に非表示になります。コマンドバーにメッセージが表示されます:

図形選択- いずれかの方法で一つ以上の図形を選択します。

図形を追加選択するために、コマンドが繰り返されます。図形の選択終了後、Enterキーを押します:

図形を選択- Enterキーを押します。ダイアログが表示されます。

次に境界内の点をピックボタンをクリックし、ハッチング領域を選択します。

グラデーションコマンドを開始選択したら PICKFIRST が ON, であれば ハッチングとグラデーションダイアログボックスを再オープンします。

境界保持

閉じた境界

境界に使用される図形を指定します:

• はい - コマンド終了後、図面内の境界を保持します。

• いいえ - ハッチングの作成後、境界線をremoves the boundary after the hatch is created.

ポリライン

境界に使用される図形を指定します:

ポリライン - ポリラインから境界線を作成します。

島

内側含む

閉じたハッチング境界が他の境界を含む時、BricsCADは最外部領域をハッチングします。

外側のみ

閉じたハッチング境界が他の境界を含む時、BricsCADはそれらが存在していないように全ての内部領域をハッチングします。

無視(I)

閉じたハッチング境界が他の境界を含む時、全ての内部領域をハッチングします。

境界誤差

Tolerance [幾何交差]

ハッチングの境界が完全に閉じていないときBricsCADが無視するギャップ数値を定義します。

ギャップ誤差はHPGAPTOLシステム変数に保存されます。

Options [オプション]

異尺度対応

ハッチングの異尺度対応プロパティを設定します。

関連付け

ハッチングパターンの関連付けを切り替えます。：

• On - 関連付けする; 境界を変更すると、自動的にパターンが更新されます。

• Off - 関連付けしない; 境界線を変更してもパターンは最初の配置のまま保持されます。

関連付けオプションは、異尺度対応ハッチングには使用できません。

分割ハッチングを作成

チェックをつけた場合、選択したそれぞれの境界に、分かれたグラデーション図形を作成します。

チェックが無い場合、結合したグラデーション図形を作成します。

表示順序

境界図形から見て、パターンの配置場所を指定します：

• 無し - 表示順序は無視されます。

• 最背面 - パターンはの他のすべての図形の後ろ（下）に配置されます。

• 最前面 - パターンはの他のすべての図形の前（上）に配置されます。

• 境界の後方 - パターンは境界の後ろに配置されます。

• 境界の前方 - パターンは境界の前に配置されます。

Layer [画層設定]

カレントの画層ではなく指定した画層の上にグラデーションを作成します。

リストボタンをクリックし、画層を選択します。

イメージ透過性

グラデーションの透過性プロパティを設定します。

オプション：

• 現在値適用 - CETRANSPARENCY システム変数で定義されたカレントの透過性値を適用します。

• 画層適用 - 画層の透過性プロパティ値を適用します。

• ブロック適用 - 透過性値はブロックで制御されます。

• 数値指定 - 数値を入力するかスライドで0 (完全不透明) と90の間で設定します。
  透過性のレベルは、画層のフリーズや電源遮断と混同しないよう90 %に制限されています。

新規ハッチングの透過性数値は、HPTRANSPARENCYシステム変数で保存されます。

プロパティを継承

プロパティを既存のグラデーション図形から継承します。一旦ダイアログが閉じられ、コマンドバーにプロンプトが表示されます。

ハッチング図形を選択しプロパティをコピーする: (何らかの選択方法で、ハッチングパターンを1つ選択します。)

このボタンは既存のハッチングに基づいて新たなハッチングのオプションを、素早く設定する時に、便利です。
