Limits [図面範囲]

図面と、グリッドの範囲を制限します。

コマンドへのアクセス

コマンド入力 :  limits

割り込みコマンド :  'limits

メニューバー :  設定 | 図面範囲設定

: limits

コマンドバーの表示:

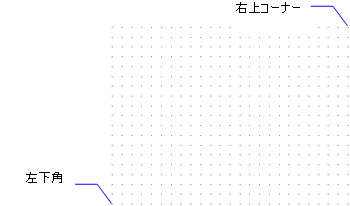

範囲はオフ: 左下のコーナーをセット、または [オン(ON)] <0,0>:

または

範囲はオン: 左下のコーナーをセット、または [オフ(OF)] <0,0>: （x,y 座標を入力するか、1点を選択するか、オプションを選択します。）

右上コーナー <420,297>: （x,y 座標を入力するか、1点を選択します。）

図面範囲がオンの場合、このコマンドで定義した範囲外に作図することはできません。

"選択点が範囲外です。別の点を選択して下さい" というメッセージが表示されます。

GRIDDISPLAY システム変数の 図面範囲を超えて表示 をオンに設定していない場合、図面範囲設定のオン/オフに関わらず、図面範囲によってグリッド表示の範囲も定義されます。

コマンドオプション

関連コマンド

Grid - グリッドを表示する範囲を指定します。

Plot と Print - 図面範囲を印刷します。

Zoom - 図面範囲オプションで、範囲全体を拡大/縮小します。
