図面の印刷をコマンドバーへの入力で対話式に実行します。スクリプトとマクロ処理のためのコマンドです。
コマンドへのアクセス
コマンド入力 : plot
: plot
コマンドバーの表示:
印刷設定の詳細? [はい(Y)/いいえ(N)] <いいえ(N)>: (YまたはNを入力します。)
レイアウト名を入力、または ? <Model>: （名前を入力、または ? を入力してレイアウト名の一覧を表示、または Enterキーを押してデフォルトのレイアウト名を使用します。）
ページ設定名を入力 <>: （ページ設定名を入力、または Enterキーを押して無しにする、または _previous plot または <previous plot> と入力します。）
出力デバイス名を入力、または ? <None>: （出力デバイス名を入力、または ? を入力してデバイス名の一覧を表示、またはEnterキーを押してデフォルトのデバイス名を使用します。）
印刷をファイル出力しますか? [はい(Y)/いいえ(N)] <いいえ(N)>: (Y または N を入力します)
印刷をファイル出力しますか? [はい(Y)/いいえ(N)] <いいえ(N)>: (Y または N を入力します)
印刷を続行しますか? [はい(Y)/いいえ(N)] <はい(Y)>: (YまたはNを入力して印刷を実行します)。
印刷設定の詳細:
レイアウト名を入力、または ? <Model>: （レイアウト名を入力、または ? を入力してレイアウト名を一覧表示、またはEnterキーを押してデフォルトのレイアウト名を使用します。）
出力デバイス名を入力、または ? <dfault.pc3>: （名前を入力、または ? を入力してデバイス名の一覧を表示、またはEnterキーを押してデフォルトのデバイス名を使用します。）
用紙サイズを入力、または ? <Letter>: （用紙サイズ名を入力、または ? を入力して用紙サイズの一覧を表示、またはEnterキーを押してデフォルトの用紙サイズを使用します。）
用紙サイズの単位を入力 [インチ(I)/ミリ(M)] <ミリ(M)>: (I または Mを入力します)
図面の向きを入力 [縦(P)/横(L)] <縦>: (P または Lを入力します。)
上下を逆に印刷しますか ? [はい(Y)/いいえ(N)] <いいえ(N)>: (YまたはNを入力します。)
印刷領域を入力 [表示(D)/図形範囲(E)/図面範囲(L)/ビュー(V)/窓(W)] <表示(D)>: (オプションを入力します。)
印刷尺度を入力 (印刷 ミリメートル = 作図単位) または [フィット(F)] <フィット>: (尺度を入力するか、Ｆを入力します。).
印刷オフセット (x,y) を入力、または [中心(C)] <0,0>: ( x,y オフセット距離を入力します。)
印刷スタイルを使用して印刷しますか? [はい(Y)/いいえ(N)] <はい(Y)>: (Y または Nを入力します。)
印刷スタイルテーブル名を入力、または ?で一覧 (無しは . を入力) <bricscad.stb>: （印刷スタイルテーブル名を入力、 または ? を入力してスタイル名の一覧を表示、またはEnterキーを押してデフォルトのスタイル名を使用します。）
線の太さを印刷しますか ? [はい(Y)/いいえ(N)] <はい(Y)>: (Y または Nを入力します。)
シェード印刷を入力 [はい(Y)/いいえ(N)] <いいえ>: (Y または Nを入力します。)
印刷をファイル出力しますか ? [はい(Y)/いいえ(N)] <いいえ>: (Y または N を入力します)
レイアウトの変更を保存しますか? [はい(Y)/いいえ(N)] <いいえ>: (Y または N を入力します。)
印刷を続行しますか? [はい(Y)/いいえ(N)] <いいえ(N)>: (YまたはNを入力します。)
ダイアログボックスで印刷を行うためには Print コマンドをご使用ください。
コマンドオプション
|
オプション |
説明 |
|
詳細な印刷設定を切り替えます。
|
|
|
プロットするレイアウト名を指定します。
|
|
|
ページ設定の名前を指定します。 名前を入れるか、Enterキーを押して無しにします。 PageSetupコマンドをご参照ください。 |
|
|
出力デバイスのPC3 ファイルを指定します。
デフォルトがなしの場合は、別の名前を指定しなければなりません。 |
|

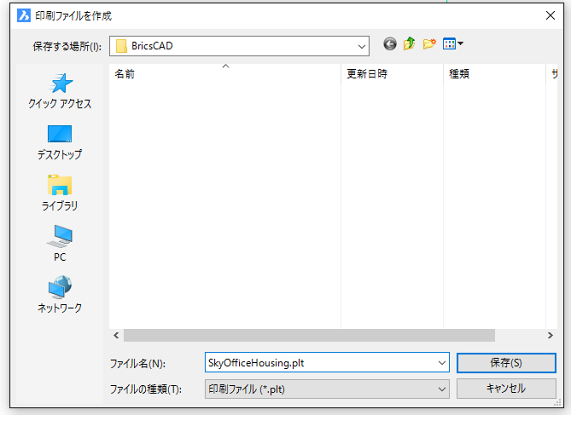

印刷ファイルを作成ダイアログを表示します。
名前を指定して、保存(S) ボタンをクリックします。
|
|
|
または |
モデルやレイアウトタブにプロット変数を保存する。
|
|
出力の選択:
|
|
|
|
|
|
詳細な構成オプション |
説明 |
|
レイアウト名を入力 |
プロットするレイアウト名を指定します。
|
|
出力デバイス名を入力 |
出力デバイスのPC3 ファイルを指定します。
デフォルトがなしの場合は、別の名前を指定しなければなりません。 |
|
用紙サイズを指定します。
|
|
|
用紙サイズの単位を指定します。
|
|
|
用紙の向きを指定します。
|
|
|
印刷の際、上下を逆に切り替えます:
|
|
|
印刷する図面の範囲を指定します。
ビュー名を入力 - ビュー名を指定します。
窓の左下コーナーを入力 - 左下を指定します。 窓の右上コーナーを入力 - 右上を指定します。 |
|
|
印刷尺度を設定します。
|
|
|
印刷のオフセット距離を指定します。 図面が x 座標か y 座標に移動できるようにマイナス距離やプラス距離を入力します。
タイトルブロックエリアなどが用紙よりはみ出しそうなとき、この機能が役立ちます。 タイトルブロックエリアなどが用紙よりはみ出しそうなとき、この機能を使うと有益です。 |
|
|
印刷スタイルの使用/未使用を切り替えます。
印刷スタイルは線の太さの設定を無効にします。 |
|
|
ペン、色と図形のプロパティを決める印刷スタイルテーブルを指定します。
|
|
|
線の太さの使用/未使用を切り替えます。
印刷スタイルオプションがオンになっている時、このオプションは使えません。 |
|
|
3Ｄ図面の陰線処理を行ないます。
|
|
|
印刷をファイル出力しますか? |
印刷ファイルを作成ダイアログを表示します。
名前を指定して、保存 ボタンをクリックします。
|
|
モデルタブへ変更を保存しますか? または レイアウト名へ変更を保存しますか? |
モデルやレイアウトタブにプロット変数を保存する。
|
|
印刷を続行しますか? |
出力の選択:
|
関連コマンド
Print - 印刷ダイアログボックスを使用して図面を出力します。
QPrint - 現在の設定で図面を印刷します。
Preview - 印刷の前に図面をプレビュー表示してチェックします。
ConvertCtb - CTB印刷スタイルファイルをSTBファイルに変換します。
ConvertPStyles - 図面の印刷スタイルの設定をCTBからSTBに変換します。
Layer - 画層に印刷スタイルを割り当てます。
PageSetup - 図面に印刷スタイルを割り当てます。
ExportPdf - 図面のレイアウトをPDF文書にエクスポートします。
PlotStyle - 現在の印刷スタイルを設定します。
StylesManager - 印刷スタイルを作成して図面にアタッチします。
Publish - シート一覧（=モデル、または、ペーパー空間のレイアウト一覧）で印刷することができます。 シート一覧をファイルに保存します。
-Publish - 保存したシート一覧（モデル空間またはペーパー空間レイアウトの一覧）を印刷します。
