MView [浮動ビューポート管理]

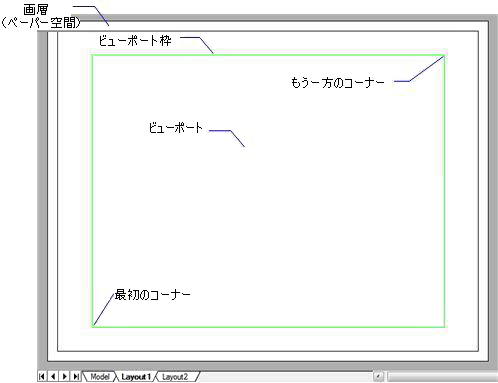

最初のコーナー

ビューポートの最初のコーナーを指定します。

1点を選択するか、X,Y 座標を入力します。

もう一方のコーナー

新しいビューポートのもう一方のコーナーを指定します。

オン(ON)

オフにしたビューポートをオンに切り替えます。コマンドバーの表示:

オンにするビューポートを選択 - 一つまたは複数のビューポートを選択します。

オフ(OF)

ビューポートをオフにします。コマンドバーの表示:

オフにするビューポートを選択 - 一つまたは複数のビューポートを選択します。

このオプションは、ビューポートの内容を隠します；ビューポート境界が隠れる状態です。

ビューポート境界を隠す為には、画層を分けて置いてください。その後画層をフリーズします。

ロック(L)

モデル空間に該当するビューポート尺度をロックします；プロンプト:

ビューポート固定化 [オン(ON)/オフ(OF)] <オン> - ON または OFF を入力します。

• オン - ビューポート尺度をロックします。

• オフ - ビューポート尺度をロック解除します。

Zoom コマンドのXPオプションで尺度を設定します。

フィット(F)

カレントレイアウトに合うような長方形のビューポートを作成します。

2つ(2)

2つの長方形のビューポートを描きます。 プロンプト

2つのビューポート [水平(H)/垂直(V)] <垂直> - オプションを入力します。

矩形の境界の最初のコーナー、または [フィット(F)] -  1点を指定するか、フィット(F)オプションを選択します。

もう一方のコーナー - 1点を指定します。

水平(H)

2つの水平のビューポートを描きます。

垂直(VE)

2つの垂直のビューポートを描きます。

3つ(3)

3つの矩形ビューポートを作成します。コマンドバーの表示:

3つのビューポート [水平(H)/垂直(V)/上側(A)/下側(B)/左(L)/右(R)] <右> - オプションを入力します。

矩形の境界の最初のコーナー、または [フィット(F)] - 1点を指定するか、フィット(F)オプションを選択します。

もう一方のコーナー - 1点を指定します。

水平(H)

3つの水平のビューポートを描きます。

垂直(VE)

3つの垂直のビューポートを描きます。

上(A)

並んでいる２つのビューポートの上に、1つのビューポートを描きます。

下(B)

1つのビューポートの上に、並んでいる２つのビューポートを描きます。

左(L)

重ねた2つのビューポートの左側に、1つのビューポートを描きます。

右(R)

重ねた2つのビューポートの右側に、1つのビューポートを描きます。

4つ(4)

4つの矩形ビューポートを描きます。コマンドバーの表示:

矩形の境界の最初のコーナー、または [フィット(F)] - 1点を指定するか、フィット(F)オプションを選択します。

もう一方のコーナー - 1点を指定します。

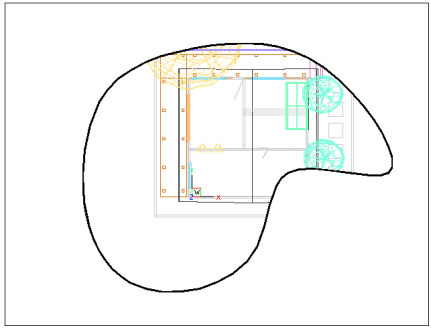

オブジェクト(O)

オブジェクトをビューポート境界に変換します。コマンドバーの表示:

ビューポートを切り取る図形を選択 -閉じたオブジェクト を指定します。

ビューポートは図形の上に作成されます。オリジナルの図形は図面に残ります。

このオプションは、ビューポート境界が正確に概略にマッチするのに便利です。

多角形(P)

線と弧で作られた非長方形のビューポートを描きます。コマンドバーの表示:

始点を指定 - ポリゴンの始点を指定します。

次の点をセット、または [円弧(A)/距離(D)/フォロー(F)] - 1点を指定するか、オプションを選択します。

次の点をセット、または [円弧(A)/距離(D)/フォロー(F)/元に戻す(U)] - 1点を指定するか、オプションを選択します。

次の点をセット、または [円弧(A)/閉じる(C)/距離(D)/フォロー(F)/元に戻す(U)] - 1点を指定するか、オプションを選択するか、Enterを押してポリラインを終了します。

• 円弧: 円弧モードになります。コマンドバーの表示:
  円弧終点をセット、または [線分(L)/角度(A)/中心(CE)/向き(D)/半径(R)/2点目(S)] - オプションを選択します（Arc コマンドをご参照ください）。
  円弧モードを終了するには、線分(L)オプションを選択します。

• 閉じる: ポリゴンを閉じてコマンドを終了します。

• 距離: 指定された距離と角度で次の線分セグメントを描きます。コマンドバーの表示:
  セグメント距離 - 値を入力します。
  セグメントの角度 - 値を入力します。

• フォロー:  同じ角度で次の線分セグメントを描きます。コマンドバーの表示:
  次の点をセット、または [円弧(A)/距離(D)/フォロー(F)/元に戻す(U)] - 1点を指定するか、オプションを選択します。

• 元に戻す: 最後のセグメントの作画を取り消します。
