複数の方法で円弧を作画します。
コマンドへのアクセス
コマンド入力 : arc
エイリアス : a
メニューバー : 作画 | 円弧
ツールバー: 作画 |
: arc
コマンドバーの表示:
円弧の開始点を入力 、または [中心(C)]: (位置を指定、または、座標を入力、または、オプションを入力します。)
2番目のポイントを入力 [角度(A)/中心(C)/方向(D)/端点(E)/半径(R)]: (位置を指定、または、座標を入力、または、オプションを入力します。)
円弧の終点: (位置を指定、または、座標を入力します。)
その後このコマンドを使用すると、最初のプロンプトが次のように変更されます。:
円弧の開始点を入力 、または [中心(C)/フォロー(F)] <フォロー>: (位置を指定、または、座標を入力、または、オプションを入力します。)

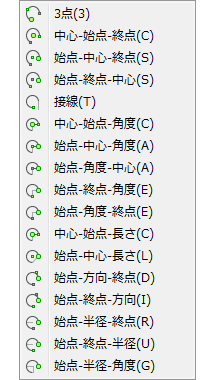

このコマンドは 17 の方法で円弧を作画します。すべての一覧は 作成 | 円弧 メニュー をご参照ください。:
また、円弧 ツールバーもご参照ください。:
円弧の各アイコンのドットには意味があります。大きな緑色のドット (
) は始点を表しています。小さな緑色のドット (
) は2点目の点を表しています。白い小さなドット (
) は最後の点を表しています。
コマンドオプション
|
オプション |
説明 |
|
直前に作画した図形の終点に接続します。 |
|
|
円弧の中心を指定します。 |
|
|
直前に作画した図形の終点に接続します。(Enterキーと同様) |
|
|
円弧の開始点を新たに指定します。 |
|
|
|
円弧の中心角を指定します。指定した中心角となる円弧を作画します:
|
|
|
円弧の始点を指定します；次に円弧の中心を指定します。始点-中心として指定した距離が半径となります。最後に円弧の終点を指定します。:
|
|
円弧の始点に対する接線の方向を指定します。続いて以下を指定をします:
|
|
|
円弧の後点を指定します；続いて、中心点を指定します:
|
|
|
円弧の半径を指定します；続いて、終点を指定します:
|
|
|
円弧の円周に沿った点を指定します；続いて、終点を指定します:
|
手順
グリップ編集

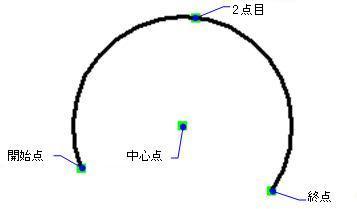

円弧はグリップを使用して編集することができます。:
円弧を選択します。注意: 4つのグリップが表示されます。
グリップをドラッグすることで、以下の編集を行えます。
終点と中点のグリップ選択して、円弧を伸ばします。
中心のグリップを選択して、円弧を移動します。
関連コマンド
Circle - 円と円弧を作成します。
Ellipse - 楕円弧を作成します。
Join - 円弧を繋げます。
PEdit - 円弧をポリラインに変換します。
PLine - 繋がったポリライン円弧を作画します。
DimRadius 、 DimDiameter - 円弧寸法を配置します。
Change - 円弧の最後の点を変更します。
Center - 円弧の中心にスナップします。
Endpoint - 円弧の最後の点にスナップします。
Quadrant - 円弧の円周上の90度の点にスナップします。
Tangent - 円弧の接線にスナップします。
