ViewEdit [ビューを編集]

尺度(S)

作図ビューポートの尺度（標準尺度またはカスタム尺度）プロパティを変更します。

コマンドバーの表示:

ビュー尺度を調整 [標準尺度(S)/カスタム(C)]:

• 標準尺度: 尺度値を入力してEnterを押すか、プロンプトメニューで標準尺度を選択します。

• カスタム: コマンドバーに尺度値を入力し、Enterキーを押します。

隠線(H)

隠線の表示/非表示をコントロールします。

コマンドバーの表示:

隠線を表示 [はい(Y)/いいえ(N)]:

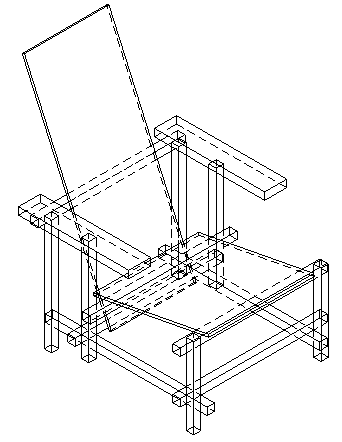

• はい: 選択した作図ビューポートに隠線を表示します。
  ただし、BM_Ortho_Hidden 画層と BM_Isometric_Hidden 画層をオフまたはフリーズに設定している場合、隠線は表示されません。

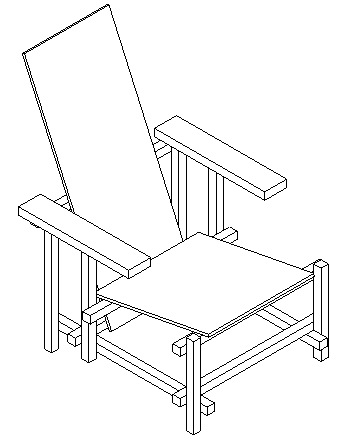

• いいえ: 選択した作図ビューポートの隠線を非表示にします。

正接(T)

平坦な面と曲面の間の正接エッジ（例、フィレットしたエッジ）の表示をコントロールします。

コマンドバーの表示:

正接ラインを表示 [はい(Y)/いいえ(N)]:

• はい: 接線を表示します。デフォルトはこの設定になっています。


• いいえ: 接線を表示しません。


固定(C)

3D幾何形状の範囲（境界ボックス）を変更した場合、更新時にビューをどのようにビューポート内に配置するかコントロールします。

コマンドバーの表示:

ペーパー空間にビューを固定しますか? [はい(Y)/いいえ(N)]:

• はい: ビューポートの中心を固定します。ビューポートの大きさを調整すると、中心点を基準に拡大または縮小します。

• No: 変更を行わなかった幾何形状の位置を固定します。デフォルトでは、この動作に設定されています。

AUTOVPFITTING システム変数の設定で、3D幾何形状の現在の範囲に合わせてビューポートの大きさを自動的に調整するかどうかコントロールできます。デフォルトでは、AUTOVPFITTING はオンに設定されています。

形状(G)

幾何形状を3Dで表示するか2Dで表示するか定義します。

コマンドバーの表示:

形状種類を選択 [2D(2D)/3D(3D)]: 2D

• 3D: 幾何形状を3Dで表示します。コンセプト表示スタイルを適用します。


  プロパティバーでビューポートを別の表示スタイルに変更することもできます。



• 2D: 幾何形状を2Dで表示します。



選択(E)

追加または削除する図形を選択することができます。このオプションは、ビューを1つだけ選択している場合に使用可能です。ViewBase コマンドで関連するビューをグループ化しておくと、グループの1つのビューに行った変更が他のビューにも適用されます。

入れ子状コンポーネントの場合、Tabキーを押す度に、入れ子状に配置された図形が切り替わり、コンポーネント内のソリッドを選択することができます。

コマンドバーの表示:

セットに追加するオブジェクトを選択、または [削除(R)/モデル全体(E)/レイアウト(L)] <レイアウト>:

作図ビューに追加する図形を選択するか、オプションを選択します。

• 削除: 作図ビューから削除する図形を選択します。

• モデル全体: モデル空間のすべての図形を作図ビューに含めます。

• レイアウト: 前回のレイアウトを開き、更新された作図ビューを表示します。

注釈記入(A)

詳細ビューまたは断面ビューの注釈をコントロールします。

コマンドバーの表示:

注釈を選択 [識別子(I)/ラベル(L)]:

• 識別子: 詳細ビューの識別子を指定します。コマンドバーの表示:
  識別子を指示 <A>: 詳細ビューの名前を入力します。

• ラベル: 詳細ビューのラベルを表示するかどうか指定します。コマンドバーの表示:
  ビューラベルを表示 [はい(Y)/いいえ(N): オプションを選択します。

深さ(D)

断面ビューのビュー深度を指定します。

コマンドバーの表示:

深さのモードを選択 [フル(F)/カスタム(C)]:

• フル: ビュー深度がモデルの範囲に設定されます（最大ビュー深度）。

• カスタム: ビュー深度を制限することができます。
  コマンドバーの表示:
  深さの距離を入力:
  正値を入力して、Enterキーを押します。
  または
  ポインティングデバイスを使い動的にビュー深度を定義します。ビュー深度を示す線がダイナミック表示されます。1点をクリックします。

投影(P)

コマンドバーの表示:

投影方法を選択 [ノーマル(N)/直交(O)]:

使用したい方法を選択します。

• ノーマル: 切断リージョンごと（断面ポリラインの各セグメント）の投影図を通常の方向で統合した断面を作成します。

• 直交: 最初の断面リージョン（断面ポリラインの最初のセグメント）の通常方向の断面を作成します。

境界(B)

詳細ビューの境界を円形状にするか矩形状にするか指定します。

コマンドバーの表示:

詳細図の境界 [矩形状(R)/円形状(C)]: オプションを選択します。

モデルのエッジ(E)

詳細ビューと、親ビューの詳細境界との間に接合ラインを作画するかどうか指定します。

コマンドバーの表示:

モデルのエッジ種類 [境界(B)/接合ライン(C)]: オプションを選択します。
