計測

コマンド: DIST, AREA, MASSPROP, ID と LIST

Dist(距離)コマンドは距離と角度の2つの位置の間を報告します。

Area(領域)コマンドは2D図形の領域と外周(または長さ) を見つけます。

Massprop(計測)コマンドは3Dソリッドと2D範囲("多くの特性”の略)の領域、外周とその他の数学的な特性を報告します。

IDコマンドは、指定した位置のx,y,z 座標を報告します。

List(リスト)コマンドは選択した図形の特性を一覧表示します。

距離を計測する

2点間の距離を計測します:

1. 次のいずれかを実行します:
2. ツールバーの問い合わせ上の距離ツールボタン () をクリックします。
3. コマンドバーにdistと入力し、Enterを押します。

プロンプト表示：距離の始点:

2. 最初の点を指定します。
   プロンプト表示：終点：
3. 2つ目の点を指示します。
   DRAGSNAP = 1の場合、ダイナミック寸法 フィールドの距離が表示されます。

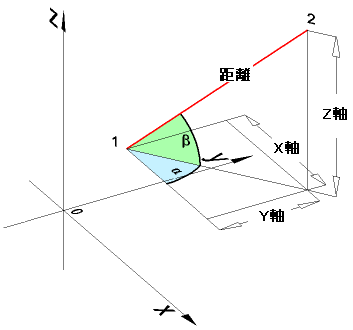

以下の情報がコマンドバーに表示されます。(下記の画像を参照):

距離、XY座標(アルファ)の角度、XY座標(ベータ)からの角度
デルタX、デルタY、デルタZ。

値は、現在の座標系に関して計算されます。

長さを計る

長さを計る線形図形をクリックします。プロパティバーの長さフィールドを読んでください。

一連の線形図形の長さを加えます:

1. 次のいずれかを実行します:
2. ツールバーの問い合わせ上の面積ツールボタン () をクリックします。
3. コマンドバーにareaと入力し、Enterを押します。

プロンプト表示：図形/追加/減算/<最初の点>:

プロンプトメニュー表示:

2. 次のいずれかを実行します:
3. プロンプトメニューの領域追加(A)を選択します。
4. コマンドバーにAと入力し、Enterを押します。

プロンプト表示：追加: 図形/減算/<最初の点>:

プロンプトメニュー表示:

3. 次のいずれかを実行します:
4. プロンプトメニューの図形追加(E)を選択します。
5. コマンドバーにEと入力しEnterを押します。

プロンプト表示：範囲の拡大<図形を選択>:

4. 最初の図形をクリックします。
   コマンドバーに最初の図形の範囲と長さが表示されます。.
   プロンプト表示：範囲の拡大<図形の選択>:
5. 2番目の図形をクリックします。
   コマンドバーに2番目の図形の範囲と長さ、そしてトータルの範囲と長さが表示されます。
   任意でF2ファンクションキーを押すとプロンプト履歴ウィンドウが表示され、また再度F2を押すと閉じます。
   プロンプト表示：範囲の拡大<図形を選択>:
6. さらに図形を加える場合はステップを繰り返します。
   または
   Escで終了します。

領域を計る

領域と長さを測るために、閉じた図形をクリックします。プロパティバーの領域と長さフィールドを読んでください。

図面の中の点を指定することで、領域と周辺部を測定します。:

1. 次のいずれかを実行します:
2. ツールバーの問い合わせ上の面積ツールボタン () をクリックします。
3. コマンドバーにareaと入力し、Enterを押します。

プロンプト表示：図形/追加/減算/<最初の点>:

プロンプトメニュー表示:

2. 次のいずれかを実行します:
3. プロンプトメニューの領域追加(A)を選択します。
4. コマンドバーにAと入力し、Enterを押します。

プロンプト表示：追加: 図形/減算/<最初の点>:

プロンプトメニュー表示:

3. 範囲のコーナーの最初の点をクリックします。
   最初のコーナー点から破線がダイナミックに表示されます。
   プロンプト表示：追加: <次の点>:
4. 2番目のコーナー点をクリックします。
   破線のポリゴンがダイナミックに表示され、現在の規定範囲を提示します。
   プロンプト表示：追加 <次の点>:
5. 3番目のコーナー点をクリックします。
   プロンプト表示：追加: <次の点>:
6. さらにコーナーポイントを追加する場合はステップ5を繰り返します。
   または
   右クリックし追加を終了します。
   コマンドバーに長さの合計と領域の合計を表示します。
   F2ファンクションキーを押すとプロンプト履歴ウィンドウが表示します; もう1度F2キーを押すとプロンプト履歴ウィンドウが閉じます。
7. 次のいずれかを実行します:
8. その他の領域を追加するにはステップ3から6を繰り返します。
9. Escを押して終了します。
