図形スナップ

コマンド: 2DINTERSECTION, 3DINTERSECTION, NEAREST, CENTER, ENDPOINT, EXTENSION, FROM, GCENTER, INSERTION, INTERSECTION, MIDPOINT, MTP, NONE, PARALLEL, PERPENDICULAR, POINT, QUADRANT, TANGENT

図形スナップは、目的のポイントの正確な座標値を知らなくても、既存の図形の正確な幾何ポイントを容易に選択することができます。
図形スナップで、線または弧の終点、円の中心点や2つの図形の交差等、幾何学的に重要な位置を選択できます。
図形スナップを使って、既存の図形に対して接線、垂線となる図形を作画することができます。
点の指定が必要なときも図形スナップが使用できます。

次の2つの方法のうちの1つで図形スナップを用いて作図することができます。

他のいずれのコマンドもオフのときにユーザーが図形スナップを選択することでオフにするまでは、実行中の図形スナップを引き続き有効状態にします。
他のコマンドがオンのときにユーザーが図形スナップを選択することで、単一選択に対する一時図形スナップを有効にします。一時図形スナップを使って実行中の図形スナップを無効にすることもできます。

図形スナップを使用する場合、プログラムは可視の図形あるいは図形の可視部だけを認識します。
オフにされた画層の図形や、点線の空白部分にスナップは使えません。

APBOX システム変数がオンの場合、図形スナップをアクティブにすると、検出範囲ボックスが十字マークに追加されます。

十字マークを移動させると、プログラムは検出範囲ボックスの中心に最も近いポイントに吸着します。スナップマーカーは現在の吸着点を表示します。

DRAGSNAPシステム変数はドラッグの際、スナップの動作をコントロールし、より良いWYSIWIG体験を提供します。DRAGSNAPはラバーバンドがカレントのカーソル位置で表示されるかカレントの図形スナップ位置で表示されるかコントロールします。DRAGSNAPは、COPY, PASTECLIP, PASTEBLOCK, MOVE, ROTATE, MIRROR, SCALE, STRETCHなどの移動を伴う全ての変更コマンドに適用されます。

DRAGSNAP = 0 (デフォルト),:ドラッグした図形をカーソル位置に表示します。
DRAGSNAP = 1: ドラッグした図形を現在の図形スナップ位置に表示します。

OSOPTIONS システム変数の設定で、特定の図形種類に対する図形スナップを抑制します。設定値は、選択したオプションの合計値によるビットコードとして保存されます。

1: ハッチング図形に対して図形スナッピングを無効にします。
2: ダイナミックUCSを使用する場合、負のZ値を持つ形状に対して図形スナッピングを無効にします。
4: 寸法補助線の端点に対して図形スナッピングを無効にします。

注意	マウスを動かさずに TAB キーを押すと、実行可能な図形スナップが切り替わります。 DYNMODE変数が正の値を持つ場合 (ダイナミック寸法はオン)、図形スナップの切り替えは行えません。ステータスバーのDYNMODEフィールドをクリックし、ダイナミック寸法の表示を切り替えてください。

図形スナップの定義

設定ダイアログを開きます。
設定ダイアログのプログラムオプション設定の+マークをクリックして展開します。
プログラムオプションの表示設定グループを展開し、図形スナップ設定まで下にスクロールします。

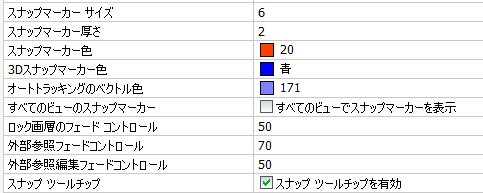

ユーザー設定	タイトル	説明
SnapMarkerSize	スナップマーカーサイズ	スナップマーカーのサイズを設定します。（デフォルトのサイズは6)
SnapMarkerThickness	スナップマーカー厚さ	スナップマーカーの厚さを設定します。（デフォルトの厚さは2）
SnapMarkerColor	スナップマーカー色	スナップマーカーの色を設定します。 (デフォルトの色は20)

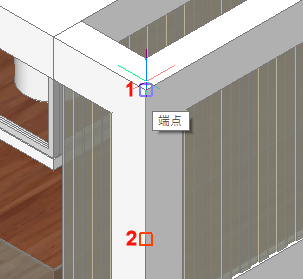

3dSnapMarkerColor	3Dスナップマーカー色	3Dスナップマーカーの色を設定します。 (デフォルトの色は5(Blue)) 3Dスナップマーカー (1) は3D点が識別された表示です。スナップマーカ (2) はカレント高度高さによる表示です。 3Dスナップマーカーは、OSNAPZ = 1 ( 図形スナップの高さを無視) の場合のみ表示されます。

DisplaySnapMarkerInAllViews	すべてのビューのスナップマーカー	複数のビューポートがあるとき、ビューポートのすべてのスナップマーカーの表示を有効にします。
DisplayTooltips	スナップツールチップ	図形スナップツールチップの表示を有効にします。

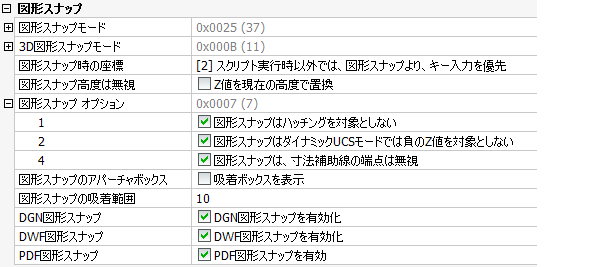

図面から作図を展開、座標入力 > 図形スナップを表示します。

システム変数	タイトル	説明
OSMODE	図形スナップモード	図形スナップモードの設定、図形スナップのオン/オフを切り替えます。
3DOSMODE	3D図形スナップモード	エッジの中点または面の中心として3D図形の機能の図形スナップモードを設定します。
OSNAPCOORD	図形スナップ時の座標	キー入力の座標指示を無効にして図形スナップを優先処理するかどうかを決定します。
OSNAPZ	図形スナップ高度は無視	図形スナップポイントのZ座標をシステム変数ELEVATIONで現在の値で置き換えます。
OSOPTIONS	図形スナップオプション	特定の図形種類の図形スナップを省略します。値はすべて選択オプションの合計のビットマップ値として保存されます。
APBOX	図形スナップのアパーチャボックス	吸着ボックスの表示を切り替えます。 (2).
APERTURE	図形スナップの吸着範囲	図形スナップの吸着範囲ボックスのサイズを設定します。 (デフォルト 10).
DGNOSNAP	DGN図形スナップ	DGNアンダーレイファイルの図形への図形スナップを有効にします。
DWFOSNAP	DWF図形スナップ	DWGアンダーレイファイルの図形へのスナップを有効にします。
PDFOSNAP	PDF図形スナップ	PDFアンダーレイファイルのジオメトリへのスナップを有効にします。

図形スナップを設定する

次のいずれかを実行します:

図形スナップツールバーのボタンをクリックします。
現在アクティブな図形スナップのボタンを押します。

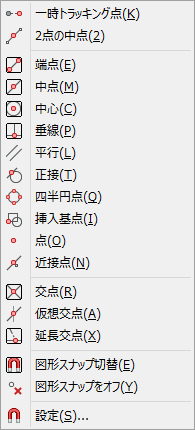

Shiftキーを押したまま右クリックし、コンテキストメニューから図形スナップモードを選択します。
現在アクティブな図形スナップモードのアイコンには枠が表示されます。

コマンドが実行中でないとき、上記の手順で図形スナップモードのオンとオフが切り替わります。

コマンドを実行中に上記の手順を行った場合、現在の図形スナップモードは一回限りの無効状態になります。

または、下表に示すアルファベット一文字のショートカットを入力することもできます。

図形スナップモード

名前	アイコン	マーカー	コンテキストメニューショートカット*	トランスペアレントショートカット**	説明
複数の一時的なトラックポイント				tk	一時的なトラッキングポイントを使用します。一時的なポイントを識別するように求められます。 Enterキーを押して最後の一時的なポイントを確定します。
2点間の中点にスナップ			2	mtp	2点間の中間点にスナップします。 2つの点を識別するように求められます。

端点			E	end	図形またはポリラインセグメントの最も近い端点にスナップします。
中点			M	mid	図形またはポリラインセグメントの中点にスナップします。
近接点			N	nea	図形上の最も近い点にスナップします。
中心			C	cen	円弧、円、多角形、楕円または楕円弧の中心点にスナップします。閉じたポリラインの重心にスナップします。
図心			G	gce	任意に閉じたポリラインとスプライン、平面3Dポリライン、領域や3Dソリッドの平面の重心にスナップします。
垂線			P	per	他の図形の垂直点にスナップします。その図形と図形の延長上の垂直アライメントを形成するために、平面の円弧、円、楕円、ライン、ポリライン、無限ライン、線、スプラインまたはエッジにスナップすることができます。
平行スナップ			L	par	選択図形へのトラッキングパラレル線を表示します。
接線			T	tan	前のポイントに接続されたときに、そのエンティティの接線を形成して円弧、楕円、スプラインまたは円上のポイントにスナップします。
四半円点			Q	qua	円弧、円、楕円、楕円弧の最も近い四半円点にスナップします。
挿入基点			I	ins	属性、ブロックまたはテキストの挿入点にスナップします。
点			O	poi nod	点図形にスナップします。
交点			R	int	任意の組合せ図形の交点にスナップします。
仮想交点			A	app	3次元空間内で交差しない2つの図形の現在のビューで仮想交点にスナップします。
延長交点			X	ext	図形の延長、または2つの図形の延長の交点にスナップします。
解除			Y	non	すべての図形スナップモードをオフにします。

*ショートカット文字を入力すると、右クリックによるコンテキストメニューの図形スナップモードを直接選択できます。

**コマンドプロンプトが点の時、コマンドバーにトランスペアレントショートカットを入力します。一時的に他の実行中の図形スナップを無効にします。

システム変数	アイコン	説明
OSNAPZ		図形スナップ高度を無視: スナップされたポイントのZ座標をELEVATIONシステム変数の現在の数値に置き換えます。
OSOPTIONS		ハッチングへの図形スナップ: ハッチングにスナップできます。
OSOPTIONS		負のZ座標への図形スナップ: Dynamic UCS が有効な場合、負のZ値に対して図形スナップが可能です。

注意	図形スナップのオン/オフを以下の動作で切り替えます: ステータスバーの図形スナップフィールドをクリックします。ファンクションキーF3 を押します。

複数の図形スナップモードを使用

スナップしたい図形に、カーソルを移動します。
実行された図形のスナップマーカーのひとつが表示されます。
マウスを動かさずに、TAB キーを押します。
スナップ点がある図形がハイライトされます。
次のいずれかを実行します:
クリックしてスナップ点を決定します。
TAB キーを押します。
次の可能な図形のスナップモードマーカーが表示されます。
スナップ位置がハイライトされます。

（オプション）適切なスナップ点が見つかるまで、ステップ3を繰り返します。

注意	TABキーを押している間、マウスを動かさないでください。ダイナミック入力がアクティブなときは図形スナップを切り替えることはできません。ステータスバーのダイナミックフィールドをクリックしてダイナミック入力のオン/オフを切り替えてください。

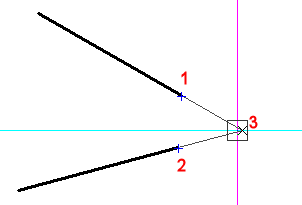

2つの図形の延長にスナップする

延長交点スナップモード() をオンにしていない場合、オンにします。
作図ツールを起動します。（例．線分コマンド）
1つ目の図形の端点にカーソルを移動します。(1)
小さい十字マーク () は、延長の対象として図形がマークされたことを示します。
2つ目の図形の端点にカーソルを移動します。(2)
小さい十字マーク () は、延長の対象として図形がマークされたことを示します。
2つの図形の延長交点の近くにカーソルを動かします。
交点がXマークで示されます。(3)

クリックしてスナップ点を決定します。

注意	線分、ポリライン、円弧、楕円弧の延長にスナップさせることも可能です。

一時トラッキングポイントの使い方

一時的なトラッキングポイントを使用する場合、極トラッキングをオンにする必要があります。また、ダイナミック寸法も有効にすることをお勧めします。

コマンドがポイントを要求したら、以下のいずれかを実行してください。
マウスホイールをクリックします。
図形スナップツールバーの複数の一時的なトラッキングポイントツールボタン () をクリックします。
Shiftキーを押したまま右クリックし、コンテキストメニューから一時トラッキング点を選択します。
コマンドバーに TK と入力し、Enter キーを押します。

コマンドが一時的に停止します。

コマンドバーの表示: 最初の一時トラッキングポイントを指示:

図形スナップを利用するなどして点を入力します。
コマンドバーの表示：次の一時トラッキングポイントを指示 (ENTER で終了):
次のいずれかを実行します:
ポイントを入力する
Enterを押して最終トラッキングを認証する

コマンドが再開されます。

'2点間の中点にスナップ' の使用

点を指示する場合は、以下のいずれかを実行:
図形スナップツールバーの2点間の中点にスナップボタン()をクリックします。
コマンドバーにmtp またはm2p と入力し、Enterを押します。
SHIFTキーを押しながら右クリックし、コンテキストメニューから2点の中点へスナップを選択します。

コマンドバーの表示: 中点の1点目:

最初の点を指定します。
コマンドバーの表示：中点の2番目の端点:

2番目の点を指示します。
2つの点の中点にスナッピングします。

平行図形スナップの使用

図形スナップトラッキングが有効になっていることを確認します。
図形作成コマンドを立ち上げ、（直線のような）線形図形を作成します。
図形の最初のポイントを規定します。
直線が動的に表示されます。
次のいずれかを実行します:

Shiftキーを押しながら右クリックし、コンテキストメニューの平行スナップを選択します。
図形スナップツールバーの平行スナップツールボタン ()をクリックします。

平行な作図を行いたい図形にカーソルを乗せます。
選択した図形の上に平行図形スナップマーク() が表示されます。
小さなクロスカーソル(+) が表示されるまで待ちます。
カーソルを使って直線が選択した図形と水平になるよう微調整します。
トラッキングラインはラインの始点に表示されます。
以下のいずれかの方法を用いて、トラッキングラインを表示させた状態で２番目のポイントを規定します。
ポイントをクリックします。
希望する長さを入力しEnterを押します。
２つ目の図形スナップトラッキングポイントを使用します。カーソルを平行なトラッキングラインと第２図形スナップトラッキングラインの交差点に移動させます。
