エクスプローラ ‐ イメージ

コマンド: IMAGE, IMAGEADJUST, IMAGEATTACH, IMAGECLIP, IMAGEFRAME, IMAGEQUALITY



Image コマンドは、イメージエクスプローラでイメージを図面に挿入します。

Imageadjust コマンドは、プロパティバーでイメージのプロパティを調整します。

Imageattach コマンドは、図面にラスターイメージをアタッチします。

Imageclip コマンドは、イメージをクリッッピングします。

Imageframe コマンドは、イメージのフレーム表示を切り替えます。

Imagequality コマンドは、でイメージの表示品質を切り替えます。



IMAGENOTIFY システム変数は、画像ファイルの紛失や変更に対して警告を出すかどうか決定します。

XREFNOTIFYTIME システム変数は、XREFNOTIFY, IMAGENOTIFY や PDFNOTIFY  がオンになっていると、外部参照リソース（相互参照、画像、付属PDF）をチェックする頻度を規定します。



エクスプローラ ‐ イメージを開く

エクスプローラ ‐ イメージを開くには以下のいずれかを実行します：

エクスプローラ ‐ イメージでは以下の機能があります:

エクスプローラ ‐ イメージの表示オプション

カレント図面のイメージを表示するには詳細表示（一覧）、アイコン表示およびツリー表示などがあります。

エクスプローラ ‐ イメージの詳細表示を開く

図面エクスプローラツールバーの詳細表示ボタン()をクリックします。詳細表示ボタンが押されている時、イメージの詳細が表示されていることを表します。

図面エクスプローラのプレビューサブウィンドウに選択したイメージが表示されます。



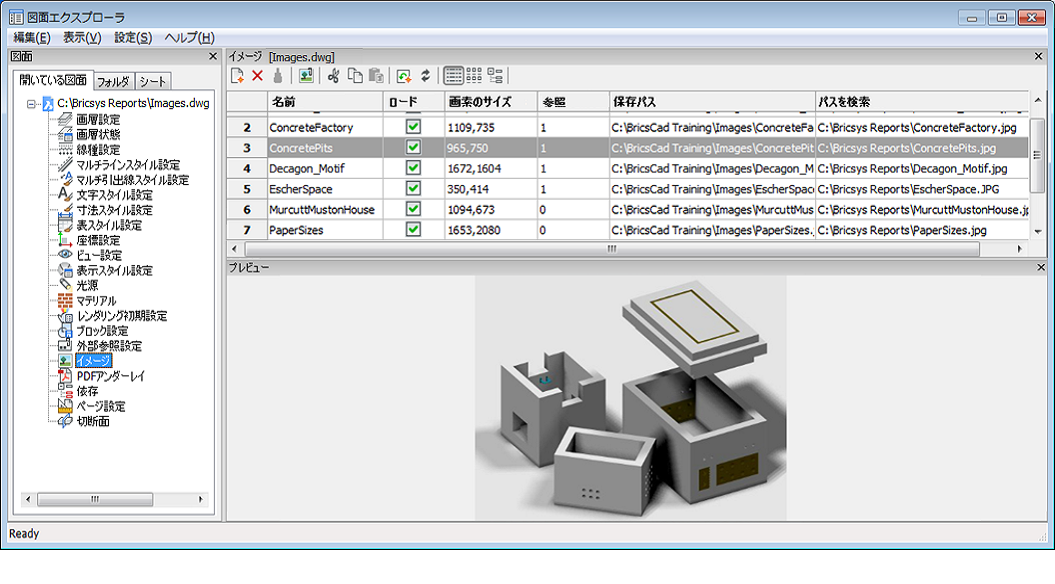

カレント図面のイメージの詳細表示



上へ

エクスプローラ ‐ イメージのアイコン表示を開く

図面エクスプローラツールバーのアイコン表示ボタン()をクリックしますアイコン表示ボタンが押されている時、イメージのアイコンが表示されていることを表します。

図面エクスプローラのプレビューサブウィンドウに選択したイメージが表示されます。

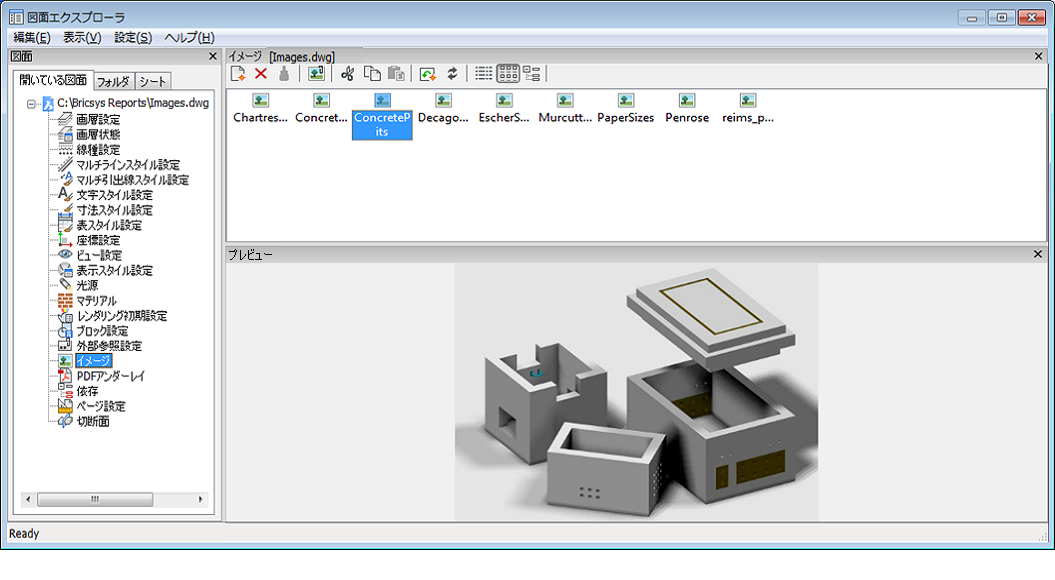

カレント図面上のイメージのアイコン表示



エクスプローラ ‐ イメージのツリー表示を開く

図面エクスプローラツールバーのツリー表示ボタン()をクリックします。ツリー表示ボタンが押されている時、イメージがツリー表示されていることを表します。

図面エクスプローラのプレビューサブウィンドウに選択したイメージが表示されます。

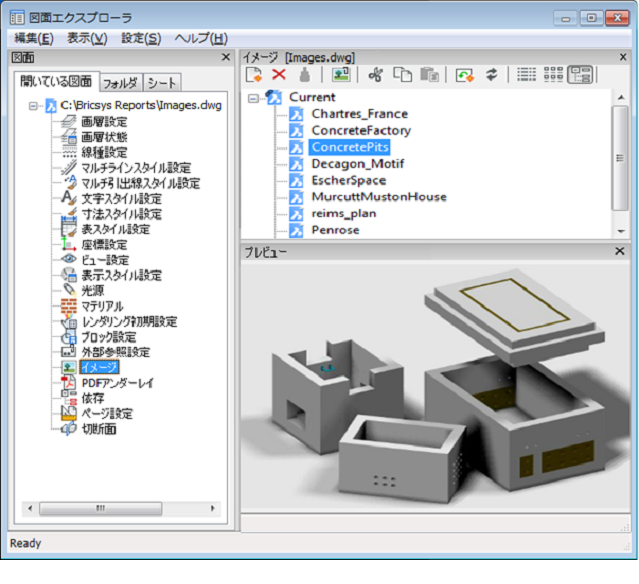

カレント図面上のイメージのツリー表示



イメージを図面に配置

  1. 次のいずれかを実行します:
  2. イメージエクスプローラを起動します。図面エクスプローラ - イメージツールバーの新規ツールボタン ()をクリックします。
  3. イメージ エクスプローラを起動し、一覧のラスターイメージファイルを選択し、図面エクスプローラ - イメージ ツールバーの挿入 ツールボタン () をクリックします。
  4. 挿入ツールバーのラスターイメージのアタッチツールボタン()をクリックします。

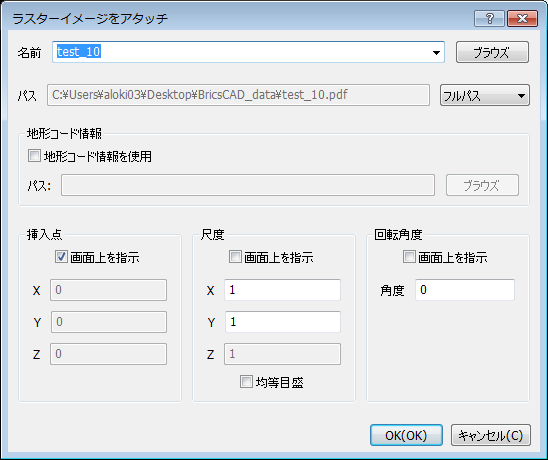

ラスターイメージのアタッチ ダイアログが開きます。

  1. 次のいずれかを実行します:
  2. 現在の選択されたイメージファイルを受け入れます。
  3. 名称 欄の下向き矢印ボタンをクリックし、一覧の別のラスターイメージファイルを選択します。
    既にアタッチされたラスターイメージが一覧表示されます。
  4. 参照ボタンをクリックし、ラスターイメージを選択 ダイアログでラスターイメージを選択します。

  1. (ｵﾌﾟｼｮﾝ)ジオコーディング情報使用 ｵﾌﾟｼｮﾝはブラウズボタンで選択されたラスタイメージと一緒に使用される適切なファイルです。
    If the ジオコーディング情報使用ｵﾌﾟｼｮﾝは挿入点, 尺度 と 回転 設定フィールドは使用できません。

  1. (オプション) 以下を実行します:
  2. 挿入基点を指定するか、画面で指示 チェックボックスを選択します。
  3. 尺度を指定するか、画面で指示チェックボックスを選択します。
  4. 回転角度を指定するか、画面で指示をチェックボックスを選択します。
  1. OKボタンをクリックします。
  2. 画面で指示 オプションが一つも選択されていない場合、そのイメージは望む挿入基点、尺度、回転角度で挿入されるか、
    あるいは
    プロンプト画面で、挿入基点、尺度、回転角度を指定します。

イメージのロード/ロード解除

イメージがアタッチされ、その後、図面に挿入されたときは、そのイメージをロード解除できます。 ロード解除されたイメージは、図面内に挿入されたままですが、表示はされません。 イメージフレーム 設定がオンのときは、イメージを囲むフレームは引き続き表示されます。

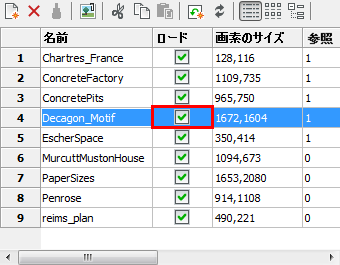

単一イメージのロード/ロード解除

  1. イメージ エクスプローラを起動します。
  2. ロード 欄のチェックボックスにチェックを入れ、イメージをロード/ロード解除します。

  3. 再作図 オン/オフ ボタン()が押されていない場合、イメージエクスプローラツールバーの再作図ツール ()をクリックします。



注意

ステップ2では、最初にイメージを選択する必要はありません。

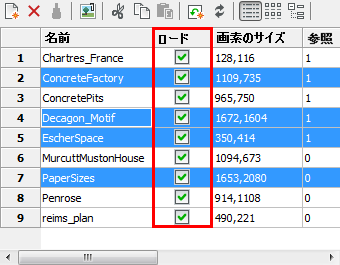

複数イメージのロード/ロード解除

  1. イメージ エクスプローラを起動します。
  2. ロード/ロード解除したいイメージを選択します。
  3. ロード 欄の選択されたイメージのチェックボックスをクリックします。

全ての選択されたイメージは、同様にロード/ロード解除されます。

  1. 再作図 オン/オフ ボタン()が押されていない場合、イメージエクスプローラツールバーの再作図ツール ()をクリックします。



注意

複数イメージを選択するには、Ctrlキーを押し続けてください。



イメージの削除

図面にアタッチし、その後挿入したイメージは、デタッチすることなく、削除することができます。

イメージのデタッチ

  1. イメージ エクスプローラを起動します。
  2. デタッチしたいイメージを選択します。
  3. 次のいずれかを実行します。
  4. イメージエクスプローラツールバーの削除ツールボタン  ()をクリックします。
  5. 右クリックし、コンテキストメニューで削除を選択します。



注意

複数イメージを選択するには、Ctrlキーを押し続けてください。
