Slice

適用於 Bricscad（Windows）專業版

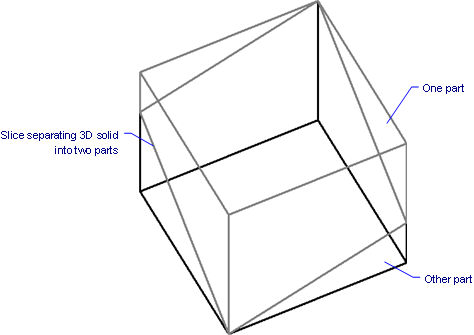

以一個面切割 3D 實體；會將 3D 實體切割為兩部份。

指令輸入

指令行： slice

指令別名： sl

功能表：繪圖 | 3D 物件 | 切割

工具列：實體 |

: slice

指令行顯示提示：

選取物件: （選取一個或更多3D 實體s。）

選集中物件: 1

選取物件: （選取其他 3D 實體，或按 Enter 繼續。）

在切割平面指定第一點或 [物件(O)/Z軸(Z)/視景(V)/XY/YZ/ZX]: （輸入選項。）

在目前視景平面上指定一點 <0,0,0>: （指定一點，或輸入 XYZ 座標。）

選取要保留的實體或 [保留兩側(B)] : （選取保留一側，會刪除另一側的實體；或輸入 B 保留兩側。）<//span>

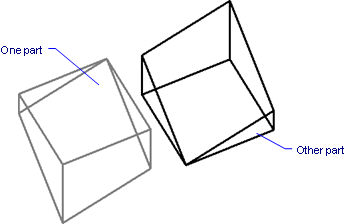

切割的實體會成為兩個獨立的物件：

指令選項

選項	說明
選取物件	選取要切割的物件。選取一個或更多3D 實體；此指令不適用於2D 面域。

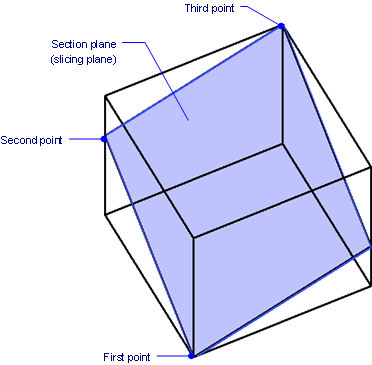

指定第一點	點選一點指定切割面的位置；會提示：點選一點或輸入座標；會提示：在平面指定第二點 - 點選另一點。在平面指定第三點 - 點選第三點（三點定義一個面）。

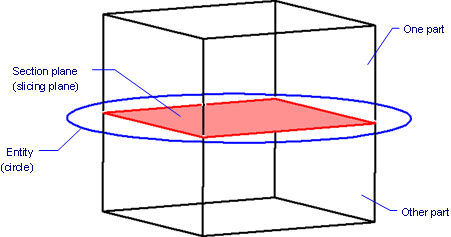

物件	由與 3D 實體相交的物件切割物件；會提示：請選取一個圓、橢圓、弧、2D 雲形線或 2D 聚合線 - 選取一個物件。也可選取橢圓弧。物件定義切割面通過的面。

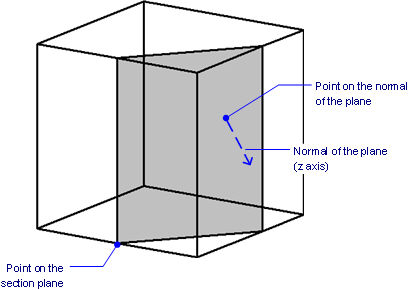

Z軸	在面上一點和 Z 軸上一點指定的面上切割物件；會提示：在割面上指定一點 - 點選一點指定切割面的位置。在平面的 Z 軸 (法線) 上指定一點 - 或點選另一點指定法線的位置。
視景	以目前 3D 視點定義的面切割物件；會提示：在目前視景平面上指定一點 - 點選一點指定切割面的位置。這可能是最容易的選項。

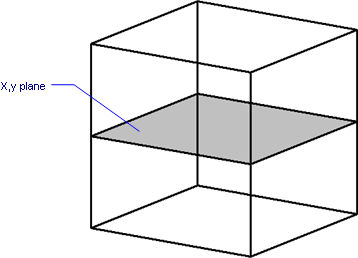

XY	平行 XY 平面切割物件；會提示：在「XY-平面」指定一點 - 點選一點指定切割面在 XY-平面上方或下方的位置。

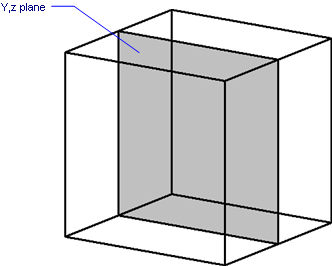

YZ	平行 YZ 平面切割物件；會提示：在「YZ-平面」指定一點 - 點選一點指定切割面在 YZ-平面上方或下方的位置。

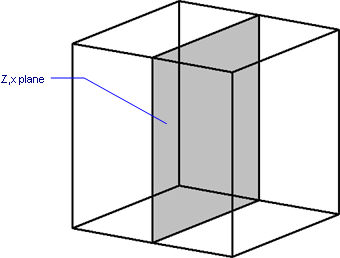

ZX	平行 ZX 平面切割物件；會提示：在「ZX-平面」指定一點 - 點選一點指定切割面在 ZX-平面上方或下方的位置。

選取要保留的實體或 [保留兩側(B)]	指定要保留那一部份。選取一側，會刪除另一側的實體輸入 B 保留兩側

相關指令

Interfere - 從實體的共有體積建立一 3D 實體。

Intersect - 從兩個或多個實體的交集建立 3D 實體，並移除交集之外的區域。

Region - 以 2D 物件建立 2D 面域。

Section - 由 3D 物件建立 2D 面域。

Subtract - 透過差集結合所選的 3D 實體。

Union - 透過加入結合所選的 3D 實體。
