Subtract

適用於 Bricscad（Windows）專業版

在 3D 實體或 2D 面域使用布林差集運算，移除部份區域。

指令輸入

指令行：  subtract

指令別名：  su

功能表：   修改 | 實體編輯 | 差集

工具列：  實體編輯 |

: subtract

指令行顯示提示：

選取欲從它減去的實體或面域: （選取第一組 3D 實體或 2D 面域。）

選集中物件: 1

選取欲從它減去的實體或面域: （選取其他 ACIS 物件，或按 Enter 繼續。）

選取欲減除的實體以及面域: （選取第二組 3D 實體或 2D 面域。）

選集中物件: 1

選取欲減除的實體以及面域: （選取其他 ACIS 物件，或按 Enter 繼續。）

依選取 ACIS 物件的順序產生不同的結果。

• 先選取圓球體，再選取圓柱體：

• 先選取圓柱體，再選取圓球體：

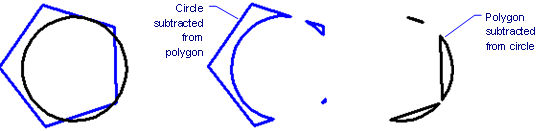

這個指令也可以在面域中使用：

指令選項

相關指令

Extrude - 由 2D 物件擠出為一 3D 實體。

Interfere - 從實體的共有體積建立一 3D 實體。

Intersect - 從兩個或多個實體的交集建立 3D 實體，並移除交集之外的區域。

Revolve - 2D 物件繞一軸迴轉來建立 3D 實體。

Slice - 將 3D 實體切成兩個部份。

SolidEdit - 編輯 3D 實體和 2D 面域。

Union - 在 3D 實體或 2D 面域使用布林聯集運算，將物件加入另有一物件，成為單一物件。
