Abrunden (fillet)

Funktioniert mit Bricscad (Windows) Classic und Pro; Bricscad (Linux) Classic

Abrunden von Verschneidungen; verbindet sich kreuzender Linien mit einem Bogen, der einen geeigneten Radius besitzt muß.

Zugriff auf den Befehl über:

Befehlszeile: abrunden

Alias: ar

Menü: Ändern | Abrunden

Werkzeugkasten: Ändern | Fase/Abrunden |

: abrunden

Aufforderung in der Befehlszeile:

Abrunden (Radius=10): Einstellungen/Polylinie/Radius/Stutzen/Zurück/mehrFach/<Erstes Objekt wählen>: (Wählen Sie ein Objekt, geben Sie eine Option ein, oder geben Sie R ein, um den Radius zu ändern.)

Zweites Objekt wählen: (Wählen Sie ein Objekt.)

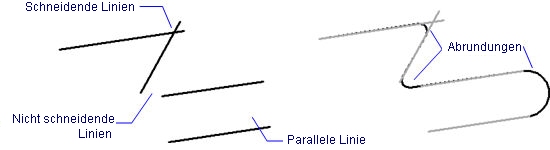

Filets können auf sich kreuzenden, nicht kreuzenden und parallelen Linien angewandt werden.

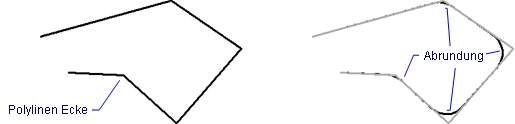

Die Abrundungen werden auf alle Eckpunkte einer Polylinie angewandt.

Befehls Optionen

Option	Beschreibung
Erstes Objekt wählen	Wählen Sie ein Objekt, oder geben Sie R ein, um den Radius zu ändern. Die folgenden Objekte können abgerundet werden: Linien, einschließlich parallelen Linien. Alle Eckpunkte einer 2D-Polylinie; zwei Polylinien können nicht abgerundet werden. Strahlen, einschließlich paralleler Strahlen. Unendliche Linien, einschließlich parallelen unendlichen Linien. Bögen. Kreise.
Zweites Objekt wählen	Wählen Sie ein zweites Objekt.
Einstellungen	Zeigt die Fase/Abrunden Abschnitt der Einstellungen Dialogbox an: Abrundungs Radius - stellt den Radius des bei der Abrundung benutzten Bogens ein. Stutzen Modus - wechselt die Option, ob die Objekte beim Abrunden gekürzt werden oder nicht.
Polylinie	Abrunden der Eckpunkte einer Polylinie; fordert Sie auf: 2D-Polylinie zum Abrunden wählen: - wählen Sie eine einzelne Polylinie. Sie können nicht steuern, welche Eckpunkte abgerundet werden, es werden alle abgerundet.
Radius	Fordert Sie auf, den Abrundungsradius in der Befehlszeile einzugeben.
Stutzen	Fordert Sie auf, den Stutzen Modus in der Befehlszeile festzulegen.
Zurück	Macht die letzte Verrundung im Mehrfach Modus rückgängig.
Mehrfach	Mit dieser Option können Sie mehrere Abrundungen, mit den gleichen Einstellungen erstellen.

Ähnliche Befehle

Bruch - schneidet Teile aus Objekten.

Fase - Verschneidungen werden gefast.

Einstellungen - legt die Parameter für das Abrunden fest.

Volkörperbearb - bearbeitet Flächen, Kanten und Volumen von Solid Modellen.

Stutzen - stutzt Objekte an der Schnittstelle mit anderen Elementen.
