BemEdit (dimedit)

Funktioniert mit Bricscad (Windows) Classic, Pro und Platinum; Linux

Ändert den Wortlaut und den Winkel eines Bemaßungstextes; ändert den Winkel der Hilfslinien.

Zugriff auf den Befehl über:

Befehlszeile: bemedit

Aliase: ded, bmed

Menü: Bemaßung | Text Position Wiederherstellen

Werkzeugkasten: Bemaßungen |

: bemedit

Aufforderung in der Befehlszeile:

Bemaßung bearbeiten: Text bearbeiten/Schräge linien/text Drehen/<text Wiederherstellen>: (Wählen Sie eine Option, oder drücken Sie die Eingabetaste, um die Bemaßung wiederherzustellen.)

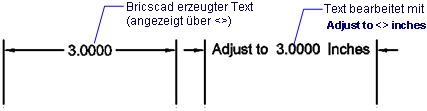

Links: Ursprünglicher Bemaßungstext; rechts: Bemaßungstext bearbeitet mit der Option Text bearbeiten.

Links: Ursprüngliche Hilfslinien; rechts: Hilfslinien mit einem geänderten Winkel mit der Option Schräge linien.

Links: Bemaßungstext mit ursprünglichem Winkel; rechts: gedrehter Bemaßungstext mit der Option text Drehen.

Befehls Optionen

Option	Beschreibung
Text bearbeiten	Ändert den Text; Eingabeaufforderung: Neuer Bemaßungs Text <> - bestimmt den neuen Text; das Symbol <> steht für den vorgegebenen Text, somit können Sie den neuen Text vor oder hinter den vorgegebenen Text einfügen, wie z.B "Adjust to <> inches." Bemaßungen wählen, die durch neuen Text zu ersetzen sind - wählen Sie eine oder mehrere Bemaßungen aus; diese Eingabeaufforderung wird wiederholt, bis Sie die Eingabetaste drücken.
Schräge linien	Dreht (schrägt oder neigt) die Hilfslinien; hilfreich für die Erzeugung von isometrischen Bemaßungen. Und fragt Sie: Linearbemaßung wählen, um sie schräg zu stellen: - wählen Sie eine oder mehrere Bemaßungen aus; diese Eingabeaufforderung wird wiederholt bis Sie die Eingabetaste drücken. Neigungswinkel eingeben: - bestimmt den Winkel. Der Winkel wird gegen den Uhrzeigersinn von der positiven x-Achse aus gemessen.
text Drehen	Dreht den Bemaßungstext; Eingabeaufforderung: Maßtext-Winkel: - bestimmt den Winkel. Der Winkel wird gegen den Uhrzeigersinn von der positiven x-Achse aus gemessen. Objekte zum Drehen des Textes wählen: - wählen Sie eine oder mehrere Bemaßungen aus; diese Eingabeaufforderung wird wiederholt bis Sie die Eingabetaste drücken.
text Wiederherstellen	Stellt die ursprüngliche Position des Textes wieder her; diese Option stellt keinen bearbeiteten Text oder schräge Hilfslinien wieder her. Und fragt Sie: Bemaßungen wählen, um Text wieder bei Vorgabe zu positionieren: - wählen Sie eine oder mehrere Bemaßungen aus; diese Eingabeaufforderung wird wiederholt bis Sie die Eingabetaste drücken.

Ähnliche Befehle

BemTEdit - ändert die Position des Bemaßungstextes.

DdEdit - bearbeitet einen Bemaßungstext.

Eigenschaften - bearbeitet die Eigenschaften von Bemaßungen über eine Palette.

BemLinear - platziert lineare Bemaßungen in Zeichnungen horizontal, vertikal und gedreht.

BemAusg - platziert ausgerichtete Bemaßungen.

BemBasisl - platziert weitere Bemaßungen ausgehend von einer gemeinsamen Basislinie.

BemWeiter - führt die Bemaßung von der letzten Bemaßung weiter.

BemDurchm - platziert Durchmesserbemaßungen.

BemRadius - platziert Radiusbemaßungen.

Bem Mittelp - platziert Markierungen im Mittelpunkt.

BemWinkel - platziert Winkelbemaßungen.

BemFührung und Führung - platziert Führungen mit Texten, einem Block, einem Objekt oder einer Toleranz..

BemOrdinate - platziert x- und y-Koordinatenbemaßungen.

Toleranz - platziert Toleranz-Kennzeichen in Zeichnungen.

Bem - platziert und bearbeitet Bemaßungen mit der Aufforderung "Bemaßungsbefehl:".

Bem1 - platziert und bearbeitet eine einzelne Bemaßung mit der Aufforderung "Bemaßungsbefehl:".

BemStil - erzeugt und bearbeitet Bemaßungsstile durch den Zeichnungs Explorer.

-BemStil - speichert und setzt Bemaßungsstile in der Befehlszeile.

Stil - setzt den Textstil, der für die Bemaßung verwendet wird.

BemÜberschr - überschreibt die Werte des aktuellen Bemaßungsstils.
