BemLinear (dimlinear)

Funktioniert mit Bricscad (Windows) Classic, Pro und Platinum; Bricscad (Linux) Classic und Pro

Platziert eine lineare Bemaßung, horzontal, vertikal oder gedreht.

Zugriff auf den Befehl über:

Befehlszeile: bemführung

Aliase: bmlin, dli

Menü: Bemaßung | Linear

Bemaßung | Gedreht

Werkzeugkasten: Bemaßungen |

: bemlinear

Aufforderung in der Befehlszeile:

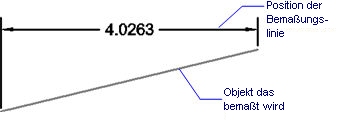

Objekt wählen, das bemaßt werden soll: (Wählen Sie eine Linie, eine Polylinie, einen Bogen oder einen Kreis.)

Winkel/Text/Horizontal/Vertikal/Gedreht: (Positionieren Sie die Bemaßungslinie, oder geben Sie eine Option ein.)

Bemaßungs Text = \A1;4.0263

Winkel/Text/Horizontal/Vertikal/Gedreht: (Positionieren Sie die Bemaßungslinie, oder geben Sie eine Option ein.)

Bemaßungs Text = \A1;6.6588

Befehls Optionen

Option	Beschreibung
EINGABETASTE drücken, um Objekt zu wählen	Eingabetaste drücken für die Bemaßung eines einzelnen Objektes.
Objekt wählen, das bemaßt werden soll	Bestimmt die Linie, Polylinie, den Bogen oder den Kreis zur Bemaßung; andere Objekte können mit diesem Befehl nicht bemaßt werden.
Position der Maßlinie	Positioniert die Maßlinie neben dem Objekt; bestimmt die Länge der Hilfslinie.
Winkel	Bestimmt den Winkel des Textes; der ist nützlich für das Einpassen eines horizontalen Textes bei schrägen Bemaßungslinien. Und fragt Sie: Maßtext-Winkel - bestimmt den Drehwinkel des Maßtextes.
Text	Bestimmt den Text; nützlich für das Überschreiben der ursprünglich durch Bricscad erzeugten Bemaßung. Und fragt Sie: Maßtext - bestimmt den Austauschtext.
Horizontal	Zwingt die Bemaßung in die Horizontale; Sie werden aufgefordert "Winkel/Text/<Position der Maßlinie>:".
Vertikal	Zwingt die Bemaßung in die Vertikale; Sie werden aufgefordert "Winkel/Text/<Position der Maßlinie>:".
Gedreht	Dreht die Bemaßungslinie um einen bestimmten Winkel; Sie werden aufgefordert: Winkel der Bemaßungslinie - bestimmt den Winkel der Bemaßungslinie.

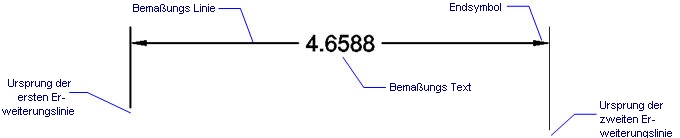

Ursprung der ersten Hilfslinie	Bestimmt den Ursprung der ersten Hilfslinie.
Ursprung der zweiten Hilfslinie	Bestimmt den Ursprung der zweiten Hilfslinie.

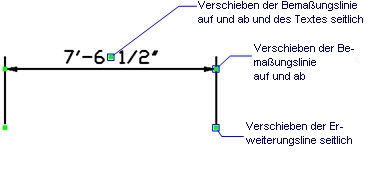

Bearbeitung mit Griffen

Lineare Bemaßungen können direkt über die Griffe bearbeitet werden:

Wählen Sie eine lineare Bemaßung aus. Beachten Sie die Griffe.
Ziehen Sie an den Griffen, um folgende Aktionen auszuführen:
- Ziehen Sie einen der beiden Griffe an der Bemaßungslinie, um die Bemaßungslinie zu verschieben; die Hilfslinien ändern ihre Länge.
- Ziehen Sie den Griff am Text, um diesen zu verschieben; die Bemaßungslinie wird mit verschogen und wenn nötig wird eine Führung hinzugefügt.
- Ziehen Sie einen der beiden Griffe an der Hilfslinie, um die Hilfslinie zu verschieben; die Bemaßungslinie ändert ihre Länge.

Ähnliche Befehle

BemAusg - platziert ausgerichtete Bemaßungen.

BemBasisl - platziert weitere Bemaßungen ausgehend von einer gemeinsamen Basislinie.

BemWeiter - führt die Bemaßung von der letzten Bemaßung weiter.

BemDurchm - platziert Durchmesserbemaßungen.

BemRadius - platziert Radiusbemaßungen.

Bem Mittelp - platziert Markierungen im Mittelpunkt.

BemWinkel - platziert Winkelbemaßungen.

BemFührung und Führung - platziert Führungen mit Texten, einem Block, einem Objekt oder einer Toleranz..

BemOrdinate - platziert x- und y-Koordinatenbemaßungen.

Toleranz - platziert Toleranz-Kennzeichen in Zeichnungen.

Bem - platziert und bearbeitet Bemaßungen mit der Aufforderung "Bemaßungsbefehl:".

Bem1 - platziert und bearbeitet eine einzelne Bemaßung mit der Aufforderung "Bemaßungsbefehl:".

DimEdit - ändert den Wortlaut und den Winkel eines Bemaßungstextes; ändert den Winkel des Bemaßungstextes.

BemTEdit - ändert die Position des Bemaßungstextes.

DdEdit - bearbeitet einen Bemaßungstext.

Eigenschaften - bearbeitet die Eigenschaften von Bemaßungen über eine Palette.

BemStil - erzeugt und bearbeitet Bemaßungsstile durch den Zeichnungs Explorer.

-BemStil - speichert und setzt Bemaßungsstile in der Befehlszeile.

Stil - setzt den Textstil, der für die Bemaßung verwendet wird.

BemÜberschr - überschreibt die Werte des aktuellen Bemaßungsstils.
