XSweep (xsweep)

Funktioniert mit BricsCAD (Windows) Platinum

Extrudiert 2D-Objekte entlang eines Pfads zu X-Solids.

Zugriff auf den Befehl über

Befehlszeile: xsweep

Menü: Modell | X-Solids (Verlaufs basierend) | Extrusion entlang Pfade

Werkzeugkasten: X-Solids |

: xsweep

Aufforderung in der Befehlszeile:

Wähle Profile zum Extrudieren entlang Pfad: Wählen Sie eine oder mehrere geschlossene 2D-Objekte.

Nicht sich selbst schneidende geschlossene Polylinien Kreise und Ellipsen werden akzeptiert.

Rechts-Klicken, um die Auswahl von Objekten zu stoppen.

Pfad auswählen: Wählen Sie ein offenes oder geschlossenes lineares Element aus.

Linien, 2D-Polylinien, 3D-Polylinien, Kreise, Bögen, Ellipsen, elliptische Bögen und Splines werden akzeptiert.

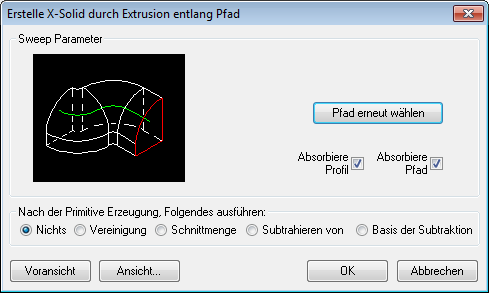

Ein Dialog wird angezeigt:

Befehls Optionen

Option	Beschreibung
Pfad erneut wählen	Der Dialog "Erstelle X-Solid durch Extrusion entlang Pfad" wird vorübergehend geschlossen. Sie werden in der Befehlszeile aufgefordert, den Pfad zu wählen.
Absorbiere Profil Absorbiere Pfad	Wenn diese Optionen aktiviert sind, werden das extrudierte 2D-Objekt und der Pfad gelöscht.
Nach der Primitive Erzeugung Folgendes ausführen:	Startet den Befehl XVereinig, XSchnittmenge oder XDifferenz, um diesen direkt nach der Erstellung des X- Solid Quaders auszuführen. Sie werden in der Befehlszeile aufgefordert, einen oder mehrere Solids auszuwählen.
Voransicht	Zeigt eine Vorschau der Extrusion in der Zeichnung mit gestrichelten Linien an.
Ansicht	Der Dialog "Erstelle X-Solid durch Extrusion entlang Pfad" wird vorübergehend geschlossen. Der Dialog Ansichts-Optionen wird angezeigt:
OK	Erstellt den X-Solid.
Abbrechen	Bricht den Befehl XSeep ab.

Verfahren

Ähnliche Befehle

XQuader - erzeugt einen 3D-Quader als X-Solid.

XKegel - erstellt einen Kegel als 3D-X-Solid.

XZylinder - erstellt einen Zylinder als 3D-X-Solid.

XExtrusion - extrudiert 2D-Elemente zu 3D-X-Solids.

XRotation - rotiert geschlossene 2D-Elemente, um sie in 3D-X-Solids zu verwandeln.

XKugel - erzeugt eine Kugel als 3D-X-Solid.

XTorus - erstellt einen Torus als 3D-X-Solid.

XKeil - erstellt einen Keil als 3D-X-Solid.
