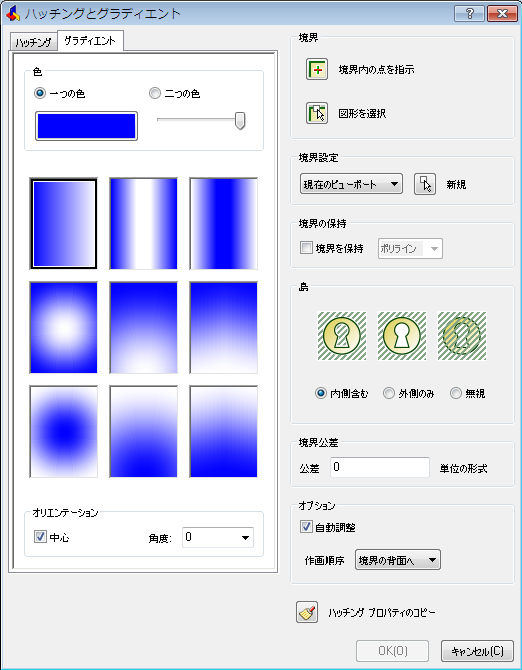

グラディエント

一つの色:

色をクリックして、ベースカラーを選択してください。

スライダーを動かすためにマウスの左ボタンを押して待ちます。;

• 「白」でグラディエントを作成する為にスライダーを右端に動かします。

• 「黒」でグラディエントを作成する為にスライダーを左端に動かします。

二つの色:

異なる二つの色をクリックして、ベースカラーを選択してください。

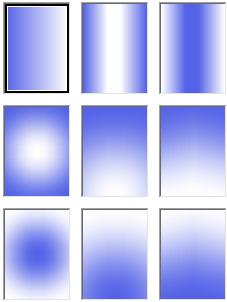

グラディエント塗りつぶしパターン名;

パターンをクリックします。オプション領域:

レンダー - 円筒状 - 円筒状の反転

球形 - 半球状 - カーブ

反転球 - 半球状で反転 - カーブで反転

オリエンテーション;

Centered: グラディエントは対象に作成されます。;

Not centered: グラディエントは、境界線の左側から作成されます。

Angle: 現在のUCSと比較してグラディエントの角度を指定します。

境界

ハッチングパターンを置く閉じた領域(境界)を指定します；ダイアログボックスが一時的に非表示になり、コマンドバーにメッセージが表示されます：

ハッチング領域か境界を定義する点を指示 - 境界内の点を選択します。

注意：尺度、角度、基点はパラメタ参照してハッチングを作画します。

続けて領域の選択を行うためにコマンドが繰り返されます。Enterを押して領域選択を終了します：

ハッチング領域か境界を定義する点を指示 - Enterキーを押します。ダイアログが表示されます。

境界内の点を指定した後に、ハッチングパターンを含む領域や、閉じていない領域の選択はできません。

ハッチングパターンを作画する図形を選択します；ダイアログが一時的に非表示になります。コマンドバーにメッセージが表示されます。：

図形を選択 - 1つ以上の図形を選択、または、選択方法を決定します。

図形を追加選択するために、コマンドが繰り返されます。図形の選択終了後、Enterキーを押します：

図形を選択 - Enterキーを押します。ダイアログが表示されます。

このオプションでは、既にハッチングを含む閉じた領域にもハッチングができます；開いた領域はハッチングできません。

境界設定

ハッチング境界を作画する図形の場所を指定します：

• 現在のビューポート - 現在のビューポートで図形を検索します。

• 既存の設定 - 現在の選択可能な境界を検索します。

パターン境界を新規に作成します；ダイアログボックスが一時的に非表示になります。コマンドバーにメッセージが表示されます：

図形を選択 - 1つ以上の図形を選択、または、選択方法を決定します。

図形を追加選択するために、コマンドが繰り返されます。図形の選択終了後、Enterキーを押します：

図形を選択 - Enterキーを押します。ダイアログが表示されます。

次のステップで、ハッチング部の選択のために境界アイコンをクリックし、点を選択します。

境界を保持

境界保持の有無を切り替えます：

• はい - コマンド終了後、図面に境界を保持します。

• いいえ - ハッチ作画後に境界を取り除きます。

境界に使用される図形を指定します：

ポリライン - ポリラインから境界を作画します。

島

閉じたハッチング境界が他の境界を含むとき、領域を交互にハッチングします。

閉じたハッチング境界が他の境界を含むとき、一番外側のの領域だけをハッチングします。

閉じたハッチング境界が他の境界を含むとき、すべての内陸の領域をハッチングします。

境界公差

完全に閉じられていない境界のギャップを指定します。設定された差を無視し、閉じられた境界と判断します。

オプション

ハッチングパターンの自動調整を切り替えます：

• オン - 関連付け；境界を変更すると自動的にパターンを更新します。

• オフ - 関連付けません；境界の変更は更新されず、元パターンが残ります。

境界図形から見て、パターンの配置順序を指定します:

• 無し - 作画順序を無視します。

• 背面へ - パターンは(背面にある)すべて図形の最背面の位置になります。

• 前面へ - パターンは(上面にある)すべて図形の前面の位置になります。

• 境界の背面へ - パターンは境界の後の位置になります。

• 境界の前面へ - パターンは境界の正面位置になります。

既存のハッチングパターンのプロパティをコピーします；ダイアログボックスが一時的に非表示になります。コマンドバーにメッセージが表示されます。：

プロパティのコピー元ハッチング図形を選択: （1つのハッチパターンを選択、または選択方法を指定します。）

他のハッチパターンを選択するためにコマンドが繰り返されます。
