Interfere 【干渉チェック】

Bricscad (Windows) Pro で動作します。

ACIS図形間の干渉量と領域を示します。

コマンドへのアクセス

コマンド入力 ：  interfere

エイリアス ：  inf

メニューバー ：  作画 | 3D形状 | 干歩チェック

ツールバー ：  ソリッド形状 |

: interfere

コマンドプロンプト：

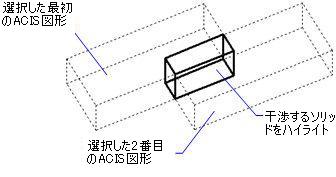

最初のACIS図形を選択: (1つ以上の3Dソリッドまたは2D領域を選択します.)

セット内の図形: 1

最初のACIS図形を選択:  (複数のACIS図形を選択、または、Enterキーを押します。)

2番目のACIS図形を選択:  (一つまたは複数の3Dソリッド/2D領域を選択します.)

セット内の図形: 1

2番目のACIS図形を選択: (複数の図形を選択、または、Enterキーを押します。)

1個のソリッドと1個のソリッドを比較中。干歩するソリッドのベア数：１

干歩するソリッドを作成しますか? はい/<いいえ>: (Y または Nを入力します。)

干渉するリゾットをハイライトしますか? はい/<いいえ>: (Y または Nを入力します。)

オプションを入力: <次のベア>/終了: (Enterキーを押します。または X を入力します.)

コマンドを終了する時に干渉ソリッドが図面に残ります。

コマンドオプション

関連コマンド

Extrude - 2D図形を押し出して3Dソリッドモデルを作成します。

Intersect - 共通しない2つのソリッドモデル間のボリュームを取り除きます。

MassProp - 3Dソリッドモデルや2Dリージョンのプロパティを詳細に報告します。　　

Region - 2D図形から2Dリージョンを作成します。

Revolve - 2D図形を中心軸として3Dソリッドモデルを回転します。

Section - 3Dモデルから2D領域を作成します。

Slice - 3Dソリッドを2つのモデルに切断します。

SolidEdit - 3Dモデルのボディー、表面、エッジを編集します。

Subtract - 2つのソリッドモデルの重なる部分を差し引きます。

Union - 2つのソリッド図形を融合し、1つの3Dソリッドにします。
