SolidEdit 【ソリッド編集】

オプション

説明

ソリッド編集オプションを入力: 表面/エッジ/ボディー/取消/<終了>:

実行する編集のタイプを指定します。

オプションを入力します。

表面

3Dソリッドと2Dリージョンを編集します；コマンドプロンプト：

面編集オプションを入力: 押し出し/移動/回転/オフセット/テーパー/削除/コピー/色/取消/<終了> - オプションを入力します。

Enterキーを押して前のプロンプトに戻ります。

面編集オプション セクションを参照します。

エッジ

3Dソリッドと2Dリージョンのエッジを編集します；コマンドプロンプト：

エッジ編集オプションを入力: コピー/色/取消/<終了> -オプションを入力します。

Enterキーを押して前のプロンプトに戻ります。

エッジ編集オプション .を参照します。

ボディー

3Dソリッドを編集します (a.k.a. ボディー); コマンドプロンプト：

ボディー編集オプションを入力インプリント/分離/シェル/クリーン/チェック/a href="SolidEdit.htm

Enterキーを押して前のプロンプトに戻ります。

ボディ編集オプション を参照します。

取消

最終の編集操作を取消します。

終了

コマンドを終了します。

面編集オプション

面編集オプションを入力: 押し出し/移動/回転/オフセット/テーパー/a href="SolidEdit.htm#Face

説明

押出(E)

選択した面またはリージョンを押し出します。；コマンドプロンプト：

面を選択: 除外/取消/全図形 - 変更の為表面を選択します:

• 一つまたは複数の表面を選択します。

• 除外 - 選択のセットから表面を削除します。

• 取消 - 最後の選択操作を取り消します。

• 全図形 - 図面内のすべての表面を選択します。

• 入力 - 次のコマンドプロンプトに進みます。；

押し出し高さを指定または パス - 距離を指定するか, パスを定義する図形を選択の為Pを入力します。

• 正の距離ー表面から外側へ向きます(ポストを作成します）

• 負の距離ーボディーに押し出します(穴を作成します）

押し出し テーパ角度 - 角度を指定するか, テーパーなしとして 0 を入力します:

• 正の角 - テーパーの中（狭くなります）

• 負の角度 - テーパー外（広くなります）

押し出しコマンドを参照します。

パス(P)

押出す形と方向を定義する為に図形を指定します。；コマンドプロンプト：

押し出しパスを選択 - 開く図形を選択します。線、円弧、ポリライン、スプライン等

移動(M)

選択した表面を移動します；プロンプト：

面を選択: 除外/取消/全図形 - 表面を選択して変更をします。

面を選択: 除外/取消/全図形 - Enterキーを押して編集を続けます。

指定 <基点>/ベクトル - 点を選択して、x,y,z座標またはVを入力します。

端点を指定 - 他の点を選択します。

移動コマンドを参照します。

ベクトル

カーソルで選択した基点（0,0,0）から計測したベクトルを通って、置換を指定します;
コマンドプロンプト：

端点を指定 - 点を選択するかX,Y,Z座標を入力します。

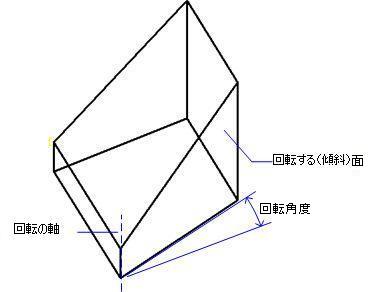

回転(R)

選択した表面を軸に沿って傾斜します。；コマンドプロンプト：

面を選択: 除外/取消/全図形 - 表面を選択して変更をします。

面を選択: 除外/取消/全図形 - Enterキーを押して編集を続けます。

基点を指示 - 回転軸の最初の点を選択します。

軸に沿った他の点を指示 - 回転の二番目の点の軸を選択します。

回転角度 - 角度を入力します。:

• 正の角度 - 面は半時計回りに軸のまわりを回ります。

• 負の角度 - 面は時計回りに軸のまわりを回ります。

詳しくは、回転コマンドを参照してください。

オフセット(O)

選択した表面を拡張;; コマンドプロンプト:

面を選択: 除外/取消/全図形 - 表面を選択して変更をします。

面を選択: 除外/取消/全図形 - Enterキーを押して編集を続けます。

オフセット距離 - 距離を入力します

• 正の距離 - 表面は外側にオフセットします。(3Dボディーはより多きくなります)

• 負の距離 - 表面は内部にオフセットします。(3Dボディーはより小さくなりますく)

オフセットコマンドを参照します。

テーパ(T)

選択した表面をテーパーします; コマンドプロンプト

面を選択: 除外/取消/全図形 - 表面を選択して変更をします。

面を選択: 除外/取消/全図形 - Enterキーを押して編集を続けます。

基点を指示 - 回転軸の最初の点を選択します。

軸に沿った他の点を指定 - 回転の二番目の点の軸を選択します。

回転角度 - 角度を入力します。:

• 正の角度 - 面は半時計回りに軸のまわりを回ります。

• 負の角度 - 面は時計回りに軸のまわりを回ります。

削除(D)

選択した面を削除したり、またそのモデルを元に戻します; コマンドプロンプト

面を選択: 除外/取消/全図形 - 表面を選択して変更をします。

面を選択: 除外/取消/全図形 - Enterキーを押して編集を続けます。

選択した表面が削除されました。そして、Bricscad はソリッドを維持するのに、3Dソリッドを回復します。

上記の図の立方体のように、このオプションは従来の表面を削除することはできません。

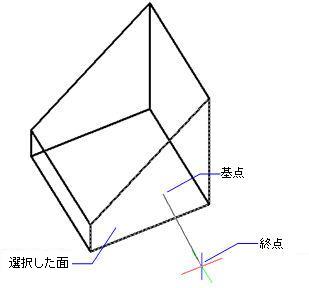

コピー(C)

表面をコピーします、選択した表面はリージョンになります。

プロンプト：

面を選択: 除外/取消/全図形 - 表面を選択して変更をします。

面を選択: 除外/取消/全図形 - Enterキーを押して編集を続けます。

指定<基点>/ベクトル - 点を選択して、X,Y,Z座標またはVを入力します。

端点を指定 - 他の点を選択します。

線分へエッジをコピーする為, エッジ |コピーオプションを使用します。

ベクトル

カーソルで選択した基点（0,0,0）から計測したベクトルを通って、置換を指定します;
コマンドプロンプト：

端点を指定 - 点を選択するかX,Y,Z座標を入力します。

色(L)

選択した表面の色を変更します；
コマンドプロンプト：

面を選択: 除外/取消/全図形 - 表面を選択して変更をします。

面を選択: 除外/取消/全図形 - Enterキーを押して編集を続けます。

色を選択のダイアログボックスが表示されます。

色を選んで OK.をクリックします

注：このオプションは働きません。

取消(U)

最終の編集操作を取消します。

終了(X)

前のプロンプトに戻ります。

エッジ編集オプション

エッジ編集オプションを入力: コピー/色/取消/<終了>:

説明

コピー

選択したエッジをコピーして、ラインに回ります；プロンプト：

エッジを選択: 除外/取消/全図形 - 変更の為表面を選択します。.

エッジを選択: 除外/取消/全図形 - 継続の為Enterキーを押します。

指定<基点>/ベクトル - 点を選択して、x,y,z座標またはVタイプを入力します

端点を指示 - 他の点を選択するか、x,y,z座標を入力します。

コピーしたエッジはライン図形に回ります

色

選択したエッジの色を変更します；コマンドプロンプト

面を選択: 除外/取消/全図形 - 変更する為エッジを選択します。

面を選択: 除外/取消/全図形 - Enterキーを押して編集を続けます。

色を選択のダイアログボックスが表示されます。

色を選んで OK.をクリックします

注：このオプションは働きません。

取消

最終の編集操作を取消します。

終了

前のプロンプトに戻ります。

ボディ編集オプション

ボディ編集オプションを入力インプリント/分離/シェル/クリーン/チェック/取消/<a

説明

インプリント(I)

2D図形を3Dソリッドにインプリントします。

3Dソリッドを選択 - 3Dソリッドを選択します。

インプリントする図形を選択- 最少の1つの表面に交差する2D 図形を選択します。

元図形を削除 はい/<いいえ> - Y または N.を入力します

• はい - 2Dエンティティを削除します。

• いいえ - 再使用することができる2D図形を削除しません。

インプリントする図形を選択 - 他の2Dエンティティ.を選択するか、Enterキーを押して終了します。

２D図形は一つの３Dソリット表面の中に交わって、位置しなければなりません。

プリントを押し出すことができます。

分離(P)

バラバラな3Dソリッドを切り離します；
コマンドプロンプト：

3Dソリッドを選択 - 3Dソリッドを選択します。

このオプションは

シェル(S)

3Dソリッド図形に空洞図形にします。(シェル)；<Br>コマンドプロンプト：

3Dソリッドを選択 - 3Dソリッドを選択します。

面を取除: 追加/取消/全て - Enterキーを押して、予想外の結果を作成する表面を消します。

シェルのオフセット距離を - 距離を指示します。

• 正の距離 - シェルボーディの外側

• 負の距離 - シェルボーディの内側

シェルのオフセット距離を3Dソリッドより大きくすると、コマンドは実行されません。

クリーン(L)

3Dソリッドを削除します。；
コマンドプロンプト：

3Dソリッドを選択 - 3Dソリッドを選択します。

クリーンニング操作は3Dソリッドのエラーをチェックします。

チェック(C)

3Dソリッドでレポートします。；
コマンドプロンプト：

3Dソリッドを選択 - 3Dソリッドを選択します。

標準的なレポートは以下のように表示されます：

チェックした:

    1 lumps

    2 shells

    0 wires

    12 face

    12 loops

    48 coedges

    24 edges

    16 vertices

取消(U)

最終の編集操作を取消します。

終了(X)

前のプロンプトに戻ります。
