Manipulate [マニピュレート]

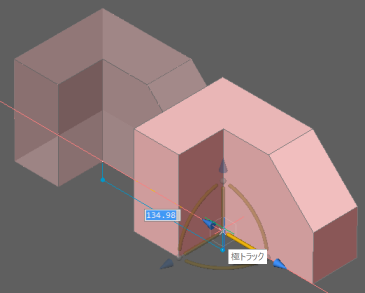

軸をドラッグ

ドラッグする軸に沿って選択内容を移動またはコピー* します。

以下を実行します:

• カーソルを軸に合わせてクリックします。
  カーソルの動きに合わせて軸方向に選択内容が移動します。

• 1点を指定します。または、ダイナミック入力がオンの場合、ダイナミック入力フィールドに距離を入力します。

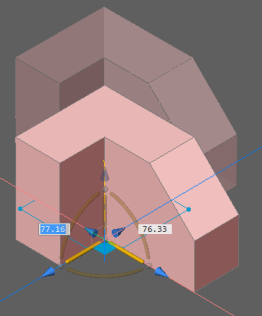

平面をドラッグ

ドラッグする平面にある選択内容を移動またはコピー* します。

以下を実行します:

• カーソルをいずれかの平面スウォッチに合わせます。
  カーソルを合わせたスウォッチがハイライト表示されます。

• 目的の平面のスウォッチがハイライト表示されたらクリックします。
  選択した平面で選択内容がカーソルの動きに合わせて移動します。

• 1点を指定するか、ダイナミック入力がオンの場合はダイナミック入力フィールドに距離を入力します。
  入力フィールドを切り替えるには、TABキーを押します。Enterキーを押すと、現在値が確定します。



矢印の先をドラッグ

選択内容のミラー、移動、尺度変更を行います。

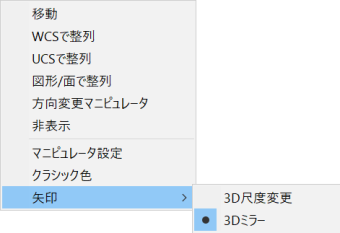

カーソルをマニピュレータ ウィジェットに合わせ、右クリックしてコンテキストメニューを表示します。

矢印を選択して、矢印の動作を3D尺度変更または3Dミラーから選択します。

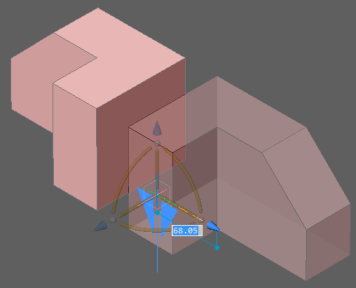

選択内容をミラー反転* する:

• カーソルをいずれかの矢印の先に合わせます。
  選択した軸を通る、ミラー面に対して直角な平面にミラー スウォッチが表示されます。
  選択した矢印の軸に対して直角な平面周りに選択内容の鏡像が作成されます。



• 目的のミラー平面が選択されたらクリックします。
  カーソルの動きに合わせて選択内容の鏡像が作成されます。

• 1点を指定します。または、ダイナミック入力がオンの場合、ダイナミック入力フィールドに距離を入力します。



選択内容の尺度を変更する*:

• カーソルを矢印の先に合わせます。
  矢印に先に2つ目の大きな矢印が表示されます。



• クリックして選択内容の尺度を変更します。コマンドバーの表示:



  *** マニピュレータ_尺度変更 ***
  新規尺度係数 [参照(R)]:

  以下のいずれかを実行します。

• 1点を指定します。

• コマンドバーに尺度係数を入力します。

• R と入力します。コマンドバーの表示:
  参照長さを入力: -図形スナップを使い、モデル内の2点を指定します。
  新規長さ [参照(R)]: - 指定した2点間の距離を入力します。

回転円弧をドラッグ

選択した図形をマニピュレータのいずれかの軸周りに回転させます。

Ctrlキーを押したまま動作を開始すると、元の図形が保たれ、コピーが作成されます。

以下を実行します:

• カーソルを3つの回転円弧のいずれかに合わせます。
  カーソルを合わせた回転円弧が延長して回転軸が表示されます。



• 目的の回転軸が表示されたらクリックします。
  カーソルの動きに合わせて選択内容が回転します。

• 1点を指定します。または、ダイナミック入力がオンの場合、ダイナミック入力フィールドに距離を入力します。
