図面を平面視点で表示します。
コマンドへのアクセス
コマンド入力 : plan
メニューバー : 表示 | プランビュー
ツールバー: 表示 |
: plan
コマンドバーの表示:
平面ビュー [カレント(C)/UCS(U)/ワールド座標(W)] <カレント UCS>: (オプションを入力 または Enterを押します。)

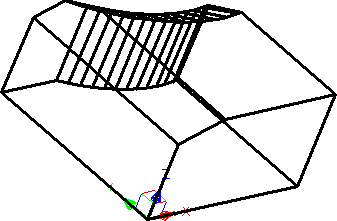

左: 3Dビューポイントで3Dモデル; 右: 平面ビューに3Dモデル
コマンドオプション
|
オプション |
説明 |
|
表示するUCSのプラン名を指定します;プロンプト: ? =一覧/<UCS名>UCSの名前を指示します。 |
|
|
ワールド座標系の平面を表示します。 |
|
|
現在のUCSのプランビューを表示します。 |
関連コマンド
SetUcs - 指定されたビューポイントにUCSを指定します。
UcsIcon - UCSのアイコンの外観を制御します
Ucs - ユーザーが定義した座標システムの作成、修正をします。
DdVPoint - ダイアログで図面の3Dビューポイントを変更します。
VPoint - コマンドバーで図面の3Dビューポイントを変更します。
Settings - UCSsのパラメターを設定します。
