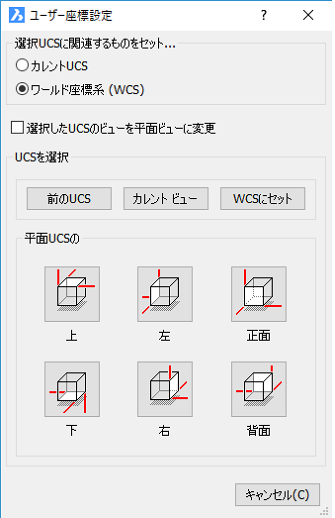

SetUCS [ユーザー座標系]

選択したUCSのを適用

新しいUCSがどのように設定されるかについて指定します。

現在のUCS

このUCSのは、現在のUCSのに対して相対的に設定されます。

標準座標系(WCS)

WCSに対して相対的にはUCSが設定されます。

WCS は "world coordinate system."の略。 UCSがセットされないとき、WCS はデフォルト座標系です。これは変更できません。

選択したUCSの平面ビューに変更

UCSをスイッチする時、平面ビューが表示されるかどうかを切り替えます:

はい - 平面ビューが表示されます。

いいえ - ビューポイントは変更されません。

平面ビュー X,Y 平面でZ軸は下に見えます。

UCSを選択

以下のいずれかの座標系にはUCSを設定します。いずれかのボタンをクリックするとUCSが設定され、ダイアログボックスは直ちに終了します。

前のUCS

前のUCSを変更します。

現在のUCS

現在の点をマッチする為に、UCSを変更します。

WCSへ設定

WCSと一致するUCSを変更します。

UCS平面

UCSを以下の標準ビューの1つにUCSを設定します。いずれかのUCSの設定のボタンをクリックすると、ダイアログボックスは終了します。

上

UCSの変更は、上面と一致します。

左寄せ

UCSの変更は、左側面と一致します。

正面

UCSの変更は、正面図と一致します。

下

UCSの変更は、正面図下面図と一致します。

右寄せ

UCSの変更は、右側面と一致します。

背面

UCSの変更は、底面と一致します。

キャンセル

UCSの変更せずに、ダイアログボックスを閉じます。
