図面エクスプローラを使用して、名前のついたUCS(ユーザー座標系)を作成/変更/削除します（"explore user-defined coordinate systems"の略）。
コマンドへのアクセス
コマンド入力 : expucs
エイリアス : uc, dducs, explorer
メニューバー: ツール | 図面エクスプローラー | 座標設定
: expucs

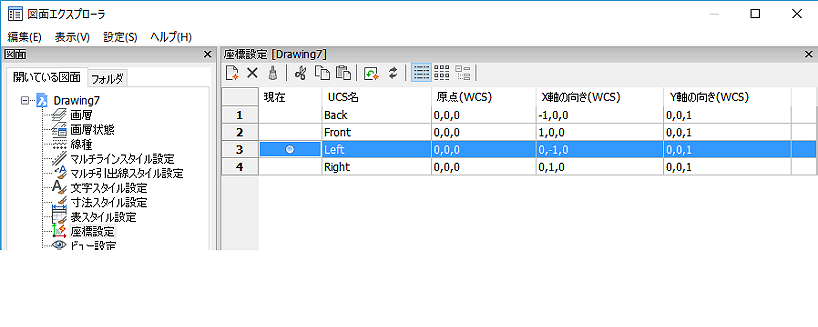

図面エクスプローラダイアログボックスのUCS部分を表示します:
UCSを作成するか、名前を付けたUCSに変更を行い、Xをクリックします。
F1 を押してヘルプを表示します。
コマンドオプション
|
オプション |
説明 |
|
UCS名 |
図面にUCSの名前を表示します；「名前を変更」をクリックします。 UCS は"user-defined coordinate system."の略です。 |
|
原点(WCS) |
WCSのx,y,z座標はUCSの原点(0,0,0)を表示します；編集不可。 WCSは"world coordinate system."の略です。 |
|
X軸の向き（WCS） |
WCS座標でx軸を表示します；編集不可。 |
|
Y軸の向き（WCS） |
WCS座標でｙ軸を表示します；編集不可。 |
|
|
現在のUCSを示します。 |
|
|
|
|
ツールバーアイコン |
|
|
|
新しいUCSを作成します；図面エクスプローラを終了し、Ucsコマンドを起動します。Ucsコマンドを参照してください。 |
|
|
選択したUCSを削除します；現在のUCS は削除できません。 |
関連コマンド
Ucs - ユーザーが定義した座標システムの作成、修正をします。
UcsIcon - UCSのアイコンの外観を制御します
SetUcs - 指定されたビューポイントにUCSを指定します。
Plan - WCS または 現在の UCS.の平面図へ視点を変更します。
DdVPoint - ダイアログで図面の3Dビューポイントを変更します。
VPoint - コマンドバーで図面の3Dビューポイントを変更します。
Settings - UCSsのパラメターを設定します。
Explorer - 図面エクスプローラダイアログボックスを表示します。
