Subtract [差]　

Pro, Platinum Pro, Platinum Pro, Platinum

3Dソリッドまたは、2Dリージョンでブール関数で引き算することで、合成ソリッドまたは合成リージョンを作成します。

コマンドへのアクセス

コマンド入力 :  subtract

エイリアス :  su

メニューバー:  モデル | 3D ソリッド編集 | 差

ツールバー:  ソリッド編集 |

: subtract

コマンドバーの表示:

元になる ACIS図形を選択: (1つまたは複数の3Dソリッドや2Dリージョンを指定して最初のセットを選択します。)

セット内の図形: 1

元になる ACIS図形を選択: (さらにACIS図形を選択するか、Enterを押して続行します。)

差し引く ACIS図形を選択: （1つまたは複数の3Dソリッドや2Dリージョンを指定して2つ目のセットを選択します。）

セット内の図形: 1

差し引く ACIS図形を選択: （さらにACIS図形を選択するか、Enterキーを押して続行します。）

DELETETOOL システム変数で、差し引いた図形（ツール）を削除するか保持するかをコントロールします。

ACIS図形の選択順序によって結果が異なります。

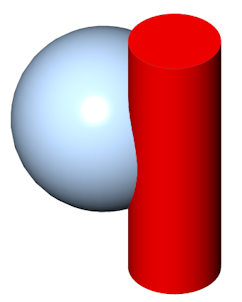

• 球を選択して、円柱を引き算します。

• 円柱を選択して、球を引き算します。

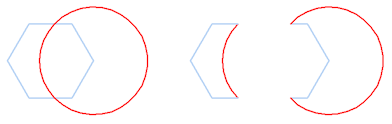

このコマンドはリージョンにも使用できます。

コマンドオプション

関連コマンド

Extrude - 2D図形を3Dソリッドモデルとして押し出します。

Interfere - 3Dソリッドモデルの交差部から3Dボリュームを作成します。

Intersect - 2つのソリッドモデルの重ならないボリュームを削除します。

Revolve - 2D図形を回転させて3Dソリッドモデルを作成します。

Slice - 3Dソリッドを2つのパーツに切断します。

SolidEdit - 3Dソリッドと2D領域を編集します。

Union - 3Dソリッドや2Dリージョンに対してブーリアン演算操作を行い、単一の図形に別のものに融合して合成ソリッドや合成リージョン作成します。
