図面ビューの生成

コマンド: VIEWBASE、VIEWSECTION、VIEWSECTIONSTYLE、VIEWPROJ、VIEWDETAIL、VIEWDETAILSTYLE、VIEWUPDATE、VIEWEXPORT、VIEWEDIT

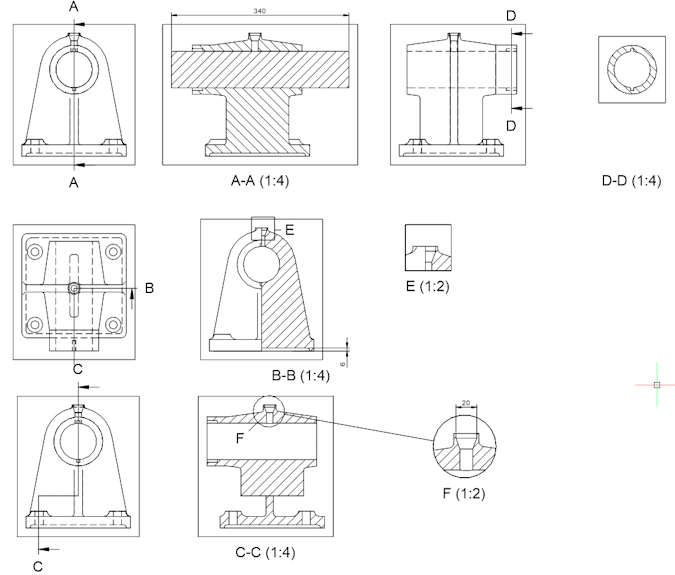

図面ビューの生成機能によって、3Dソリッドモデルの正射投影ビューと標準のアイソメトリックビュー（等角投影図）が自動的に生成されます。図面ビューはすべてペーパー空間レイアウトに配置され、モデル空間で見ることはできません。

解析陰線消去(HLR)処理は、線分や弧など標準2D図形で図面ビューを作成するときに使用します。FlatShotコマンドの場合と同様、V14.1で作成された図面ビューはViewUpdateコマンドによって自動的にHLRジオメトリに変換されます。





ViewBaseコマンドは、3Dソリッドモデルの正射投影および標準のアイソメトリックビューをペーパー空間レイアウトに生成します。

ViewSectionコマンドは、ViewBaseコマンドでペーパー空間レイアウトに生成した標準図面ビューから断面ビューを作成します。

ViewSectionStyleコマンドを使い、ViewSectionコマンドで作成した断面ビューの外観を変更することができます。

ViewProjコマンドは、生成された既存の図面ビューから追加の投影ビューを生成します。

ViewDetailコマンドは、生成された標準図面の一部を拡大した詳細ビューを作成します。

ViewdetailStyleコマンドを使い、ViewDetailコマンドで作成した詳細ビューの外観を変更することができます。

ViewUpdateコマンドは、VIEWUPDATEAUTO = 0 の時にViewBaseとViewSectionで作成した一定の図面ビューを更新します。

ViewExportコマンドは、ViewBaseとViewSectionで作成した図面ビューの内容を図面のモデル空間へエクスポートします。このコマンドはペーパー空間でのみ使用できます。

ViewEdit コマンドを使い、図面ビューの尺度を変更したり、隠線の表示/非表示を切り替えることができます。



注意

V14.2以上のバージョンで作成した図面ビューはBricsCAD V13でも適切に表示されますが、最新のV14.2バージョンのご使用をお勧めします。

V14.2以上のバージョンで作成した図面ビューはV12以前のBricsCADバージョンでは表示されません。



コマンドとツールバー

3Dソリッドモデルから作図ビューを生成するツールは、以下から使用できます。



表示ツールバーからフライアウトする作図ビューツールバー:



断面種類ツールバーと詳細ビュー種類ツールバー:



表示 | 作図ビュー メニュー:

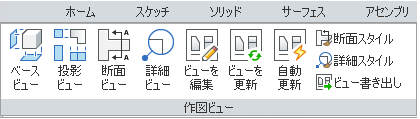

注釈リボンタブの作図ビューパネル。





標準図面ビュー

標準ビューには、マルチビューの正射投影およびアイソメトリック投影があります。

マルチビューの正射投影図法は、技術図面上に一つのオブジェクトに対して最大6つの画像を生成する技法で、それぞれの投影面はオブジェクトの座標軸の一つに平行になります。

アイソメトリック投影図法（等角投影法）は、技術エンジニアリング図面上に3次元のオブジェクトを2次元で表す技法で、アクソノメトリック投影図法（軸測投影法））の一種です。3つの座標軸が等しく縮小され、軸同士の間の角度はいずれも120度になります。

3Dソリッドモデルの標準ビューを生成したい時は、モデル空間でViewBaseコマンドを実行します。

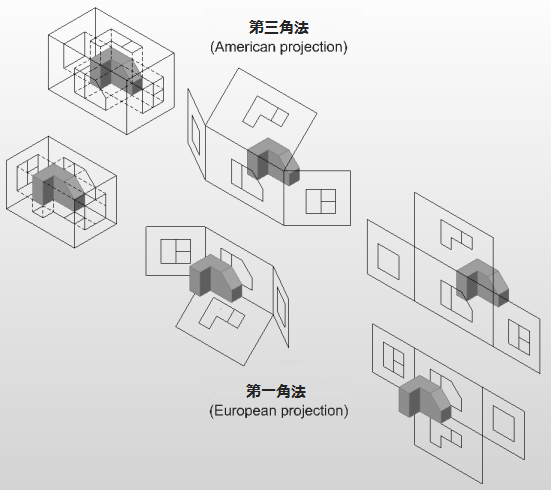

第一角法投影（ヨーロッパ）または第三角法投影（米国）のいずれかを選択します。

正射投影（直交投影)は3次元のオブジェクトを2次元で表す手法で、平行投影の一種です。すべての投射線分が投射面に対して直交するため、画面上のあらゆる面がアフィン変換されて表示されます。さらにマルチビューの正射投影やアクソノメトリック投影に分割されます。

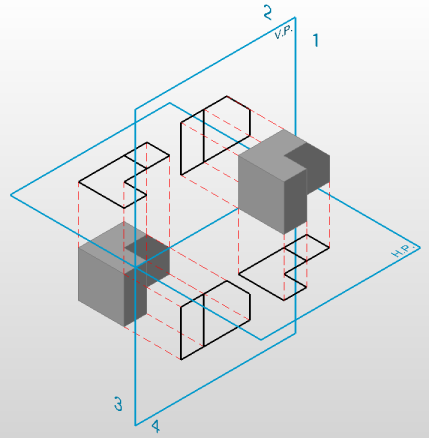

水平面(H.P.)と垂直面(V.P.)の2つの投射面によって空間が4分割されます。



マルチビュー正射投影では、1つの3Dモデルに対して最大6つの画像が生成され、それぞれの投射面はモデルの座標軸の1つに平行になります。ビューは互いに2つのスキーム（第一角法投影と第三角法投影）のいずれかに応じた配置を取ります。個々のビューは、面に投射されてモデルの周囲に6面体の箱を形成しているように見えるかもしれません。





投影タイプは、ViewBaseコマンドで投影タイプを選択するか、PROJECTIONTYPEシステム変数を編集することで設定します。

PROJECTIONTYPE システム変数の値は図面に保存されます。

生成された図面ビューの線分はデフォルトの画層に作成されます。

デフォルトでは、BM_Isometric_Hidden画層は非表示にされています。



投影ビューをViewProjコマンドで追加することができます。投影ビューには、親ビューから尺度、表示設定、アライメントが継承されます。

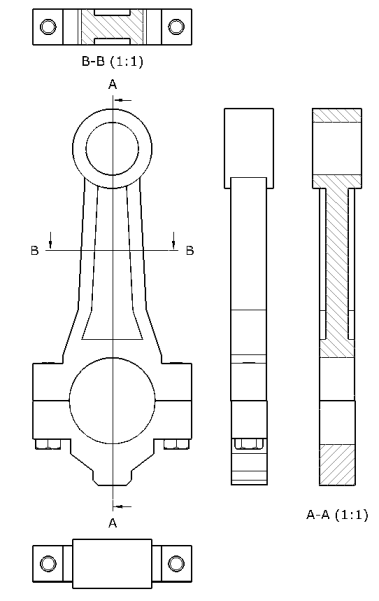

断面ビューを作成する

断面は、3Dソリッドモデルと切断面との交差面です。技術図面では、3Dモデルの内側部分の断面をハッチングで表します。

3Dソリッドモデルの断面ビューを生成するには、標準図面ビューがあるペーパー空間レイアウトでViewSectionコマンドを実行します。



図面ビューを更新する

デフォルトでは、以下の場合にBricsCADは元の3Dソリッドモデルが変更されたか確認し、自動的に図面を再計算します。



注意

  • 複雑な3Dモデルの場合、隠線消去の計算には少し時間がかかるかもしれません。そのような時はVIEWUPDATEAUTO をオフに設定してください。無効な図面ビューのビューポートの境界線が赤色で表示され更新が必要なことを示します。ViewUpdateコマンドを実行すると、BricsCADはその図面ビューのみを更新するか、あるいはすべての図面ビューを更新するか選択を指示します。

  • GENERATEASSOCVIEWS = オンの場合、変更後の3D幾何形状に従い関連寸法が更新されます。



ビューをモデルﾙ空間にエクスポートする

ペーパー空間のレイアウトにおける作図ビューの関連付けメカニズムは、ユーザーが一部コントロール可能です。 作図ビューは移動、尺度変更はできますが形状の編集はできません。 作図ビューの形状をフルコントロールするには、ビューの書き出し コマンドで作図ビューをモデル空間か他の図面へ移動/コピーします。 書き出しされた作図ビューは、その3Dモデルとの関連付け情報は失われて標準ブロックとなり、分解、編集、削除等が可能になります。

図面ビューのカスタマイズ

ViewBaseコマンドの最初の起動では、新たに4つの画層が作成されます。

すべてのビューまたは選択したビューの画層の表示を変更するには、ViewEditコマンドを使用します。

以下のような詳細ビューのさまざまなプロパティを調整するには、ViewDetailStyleコマンドを使用します。
