BemBasisl (dimbaseline)

Funktioniert mit Bricscad (Windows) Classic und Pro; Bricscad (Linux) Classic

Platziert mehrere lineare Bemaßungen und Winkelbemaßungen, beginnend am gleichen Basispunkt; dieser Befehl kann nur verwendet werden, wenn sich mindestens eine weitere Bemaßung in der Zeichnung befindet.

Zugriff auf den Befehl über:

Befehlszeile: bembasisl

Alias: bba, bmd

Menü: Bemaßung | Basislinie

Werkzeugkasten: Bemaßungen |

: bembasisl

Aufforderung in der Befehlszeile:

Baselinie: EINGABETASTE, um Beginn der Bemaßung auszuwählen/<Ursprung der nächsten Hilfslinie>: (Wählen Sie einen Punkt, um die zweite Hilfslinie zu positionieren.)

Bemaßungs Text = \A1;2.5472

Baselinie: EINGABETASTE, um Beginn der Bemaßung auszuwählen/<Ursprung der nächsten Hilfslinie>: (Wählen Sie einen weiteren Punkt, oder drücken Sie die Eingabetaste, um den Befehl zu beenden.)

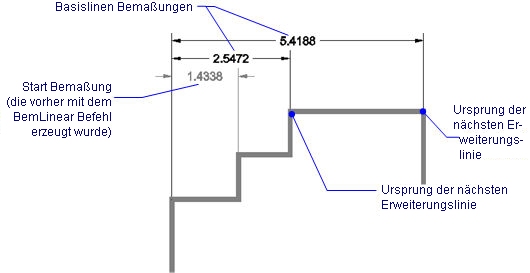

Basislinienbemaßung angewandt bei einer Linearbemaßung.

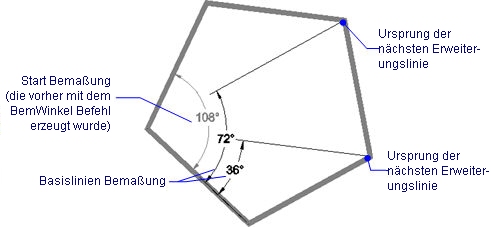

Basislinienbemaßung angewandt bei einer Winkelbemaßung.

Befehls Optionen

Option

Beschreibung

EINGABETASTE, um Beginn der Bemaßung auszuwählen

Wählen Sie eine lineare Bemaßung oder eine Winkelbemaßung aus, von welcher die Bemaßung aus weitergeführt werden soll.

Ursprung der nächsten Hilfslinie

Legt den Endpunkt der zweiten Hilfslinie fest; die erste Hilfslinie wird an der zweiten Hilfslinie der ersten Bemaßung angeordnet.

Dieser Befehl wird wiederholt, bis Sie die Taste ESC drücken.

Bearbeitung mit Griffen

Basislinienbemaßungen können direkt über Griffe bearbeitet werden.

Wählen Sie eine Basislinienbemaßung. Beachten Sie die Griffe.
Ziehen Sie an den Griffen, um folgende Aktionen auszuführen:

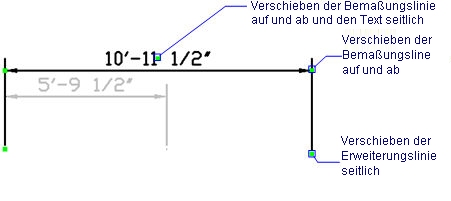

- Ziehen Sie einen der beiden Griffe an der Bemaßungslinie, um die Bemaßungslinie zu verschieben; die Hilfslinien ändern ihre Länge.
- Ziehen Sie den Griff am Text, um diesen zu verschieben; die Bemaßungslinie wird mit verschogen und wenn nötig wird eine Führung hinzugefügt.
- Ziehen Sie einen der beiden Griffe an der Hilfslinie, um die Hilfslinie zu verschieben; die Bemaßungslinie ändert ihre Länge.

Ähnliche Befehle

BemLinear - platziert lineare Bemaßungen in Zeichnungen horizontal, vertikal und gedreht.

BemAusg - platziert ausgerichtete Bemaßungen.

BemWeiter - führt die Bemaßung von der letzten Bemaßung weiter.

BemDurchm - platziert Durchmesserbemaßungen.

BemRadius - platziert Radiusbemaßungen.

Bem Mittelp - platziert Markierungen im Mittelpunkt.

BemWinkel - platziert Winkelbemaßungen.

BemFührung und Führung - platziert Führungen mit Texten, einem Block, einem Objekt oder einer Toleranz..

BemOrdinate - platziert x- und y-Koordinatenbemaßungen.

Toleranz - platziert Toleranz-Kennzeichen in Zeichnungen.

Bem - platziert und bearbeitet Bemaßungen mit der Aufforderung "Bemaßungsbefehl:".

Bem1 - platziert und bearbeitet eine einzelne Bemaßung mit der Aufforderung "Bemaßungsbefehl:".

DimEdit - ändert den Wortlaut und den Winkel eines Bemaßungstextes; ändert den Winkel des Bemaßungstextes.

BemTEdit - ändert die Position des Bemaßungstextes.

DdEdit - bearbeitet einen Bemaßungstext.

Eigenschaften - bearbeitet die Eigenschaften von Bemaßungen über eine Palette.

BemStil - erzeugt und bearbeitet Bemaßungsstile durch den Zeichnungs Explorer.

-BemStil - speichert und setzt Bemaßungsstile in der Befehlszeile.

Stil - setzt den Textstil, der für die Bemaßung verwendet wird.

BemÜberschr - überschreibt die Werte des aktuellen Bemaßungsstils.
