Subtract 【差】　

BricsCAD (Windows) Pro、Platinumと、BricsCAD (Linux) Pro、Platinumで動作します。

3Dソリッドまたは、2Dリージョンでブール関数で引き算することで、合成ソリッドまたは合成リージョンを作成します。

コマンドへのアクセス

コマンド入力 :  subtract

エイリアス :  su

メニューバー:  モデル | 3D ソリッド編集 | 分離

ツールバー:  ソリッド編集 |

: subtract

コマンドプロンプト:

元になる ACIS図形を選択: (一つ以上の3Dソリッドおよび/または2Dの領域の最初のセットを選択してください)

セット内の図形: 1

差し引く ACIS図形を選択: (より多くのACIS図形を選択または、Enterを押して続行します。)

元になる ACIS図形を選択: (一つ以上の3Dソリッドおよび/または2Dの領域の最初のセットを選択してください)

セット内の図形: 1

差し引く ACIS図形を選択: (より多くのACIS図形を選択または、Enterを押して続行します。)

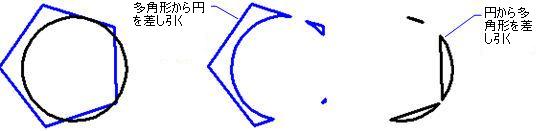

その結果が選択されているACIS図形の順序に依存します。

• 球を選択して、円柱を引き算します。

• 円柱を選択して、球を引き算します。

このコマンドはリージョンにも使用できます。

コマンドオプション

関連コマンド

Extrude - 2D図形を押し出して3Dソリッドモデルを作成します。

Interfere - 交差する3D図形の干渉ソリッドを作成します。　

Intersect - 2つのソリッドモデルの重なる部分を残し3Dソリッドを作成します。　　

Revolve - 2D図形を中心軸として3Dソリッドモデルを回転します。

Slice - 3Dソリッドを2つのパーツに切断します。

SolidEdit - 3Dモードのボディ、平面とエッジ編集します。

Union - 3DSolidと2D領域に対して合成処理を行います;1つを作図側に加えます。

XIntersect - AcisソリッドとX-ソリッドの上でブール演算子の交差オペレーションを実行します;共通の部分以外はを取り出します。

XSlice - ACISソリッドまたはXソリッドを平面できります;結果、3Dソリッドが2つにカットされます。両方のパーツ、またはその1つをキープするかどうかを選択することができます。

XSubtract - AcisソリッドとXソリッドの上でブールの引き算オペレーションを実行します;他から1つを取り除きます。

XUnion - AcisソリッドとXソリッドの上でブールの加算オペレーションを実行します;1つを単体の図形を作るもう1つに加えます。

XCut - カットルーツのように2Dプロフィールを使用しているACISソリッドとXソリッドをトリムまたはカットします。

XPunch - カットツールのように2Dプロフィールを使用しているACISソリッドとXソリッドをカットします。

XTrim - カットツールのように2Dプロフィールを使用しているACISソリッドとXソリッドをトリムします。
