Union 【和】

BricsCAD (Windows) Pro、Platinumと、BricsCAD (Linux) Pro、Platinumで動作します。

3Dソリッドや2Dリージョンに対してブーリアン演算操作を行い、単一の図形に別のものに融合して合成ソリッドや合成リージョン作成します。

コマンドへのアクセス

コマンド入力 :  union

エイリアス :  uni

メニューバー:  モデル | 3Dソリッド編集 | 和

ツールバー:  3Dソリッド編集 |

: union

コマンドプロンプト:

ACISオブジェクトを選択し、加算します: (1つ以上の3Dソリッド/2Dリージョンを選択します。)

セット内の図形: 2

ACISオブジェクトを選択し、加算します: (複数のACIS図形を選択、もしくはEnterを押しコマンドを完了します。)

作成される合成ソリッドは、最初に選択されたソリッドを含むため、

このコマンドで作成(合成)された3Dソリッドに変化が見えないことがあります。

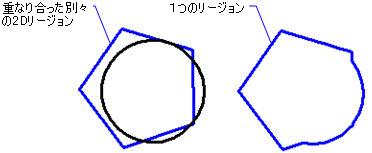

このコマンドはリージョンにも使用できます。

コマンドオプション

関連コマンド

Extrude - 2D図形を押し出して3Dソリッドモデルを作成します。

Interfere - 交差する3D図形の干渉ソリッドを作成します。　

Intersect - 2つのソリッドモデルの重なる部分を残し3Dソリッドを作成します。　　

Revolve - 2D図形を中心軸として3Dソリッドモデルを回転します。

Slice - 3Dソリッドを2つのモデルに切断します。

SolidEdit - 3Dモデルのボディー、表面、エッジを編集します。

Subtract - 2つのソリッドモデルの重なる部分を差し引きます。

XIntersect - AcisソリッドとX-ソリッドの上でブール演算子の交差オペレーションを実行します;共通の部分以外はを取り出します。

XSlice - ACISソリッドまたはXソリッドを平面できります;結果、3Dソリッドが2つにカットされます。両方のパーツ、またはその1つをキープするかどうかを選択することができます。

XSubtract - AcisソリッドとXソリッドの上でブールの引き算オペレーションを実行します;他から1つを取り除きます。

XUnion - AcisソリッドとXソリッドの上でブールの加算オペレーションを実行します;1つを単体の図形を作るもう1つに加えます。

XCut - カットルーツのように2Dプロフィールを使用しているACISソリッドとXソリッドをトリムまたはカットします。

XPunch - カットツールのように2Dプロフィールを使用しているACISソリッドとXソリッドをカットします。

XTrim - カットツールのように2Dプロフィールを使用しているACISソリッドとXソリッドをトリムします。
