Intersect 【ソリッド編集-交差】

BricsCAD (Windows) Pro、Platinumと、BricsCAD (Linux) Pro、Platinumで動作します。

3Dソリッドと2D領域にブール交点操作を実行します。 共通部分を取り除きます。

コマンドへのアクセス

コマンド入力 :  intersect

エイリアス :  in

メニューバー:  モデル | 3Dソリッド編集 | 交差

ツールバー:  3Dソリッド編集 |

: intersect

コマンドプロンプト:

交差するACIS図形を選択 : (1つの3Dソリッド/2Dの領域を選びます)

セット内の図形: 1

交差するACIS図形を選択 (別の3Dソリッド/2Dの領域を選びます)

セット内の図形: 2

交差するACIS図形を選択: (複数の図形を選択、または、Enterを押します。)

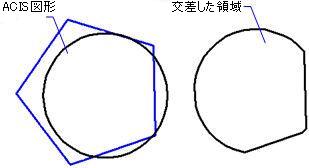

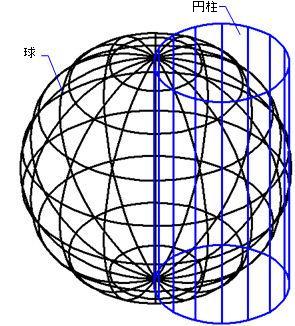

BricsCADは選択された図形から全ての共通ボリュームと領域以外の全てを削除します。

このコマンドはリージョンにも使用できます。

警告: ソリッドやリージョンが交差していない場合、BricsCADはこれらを削除します。

コマンドオプション

関連コマンド

Extrude - 2D図形を押し出して3Dソリッドモデルを作成します。

Interfere - 3Dソリッドモデルの交差の3Dボリュームを作成します。

MassProp - 3Dソリッドモデルや2Dリージョンのプロパティを詳細に報告します。　　

Region - 2D図形から2Dリージョンを作成します。

Revolve - 2D図形を中心軸として3Dソリッドモデルを回転します。

Section - 3Dモデルから2D領域を作成します。

Slice - 3Dソリッドを2つのモデルに切断します。

SolidEdit - 3Dモデルのボディー、表面、エッジを編集します。

Subtract - 2つのソリッドモデルの重なる部分を差し引きます。

Union - 2つのソリッド図形を融合し、1つの3Dソリッドにします。

XIntersect - AcisソリッドとX-ソリッドの上でブール演算子の交差オペレーションを実行します;共通の部分以外はを取り出します。

XSlice - ACISソリッドまたはXソリッドを平面できります;結果、3Dソリッドが2つにカットされます。両方のパーツ、またはその1つをキープするかどうかを選択することができます。

XSubtract - AcisソリッドとXソリッドの上でブールの引き算オペレーションを実行します;他から1つを取り除きます。

XUnion - AcisソリッドとXソリッドの上でブールの加算オペレーションを実行します;1つを単体の図形を作るもう1つに加えます。

XCut - カットルーツのように2Dプロフィールを使用しているACISソリッドとXソリッドをトリムまたはカットします。

XPunch - カットツールのように2Dプロフィールを使用しているACISソリッドとXソリッドをカットします。

XTrim - カットツールのように2Dプロフィールを使用しているACISソリッドとXソリッドをトリムします。
