DimDiameter [直径寸法]

円弧と円の直径を計測して、中心マークを配置します。

コマンドへのアクセス

コマンド入力 :  dimdiameter

エイリアス :  ddi, dimdia

メニューバー :  寸法記入 | 直径寸法

ツールバー:  寸法記入 |

: dimdiameter

コマンドバーの表示:

寸法入力する円弧、または、円を選択: （円弧、ポリライン円弧セグメント、または円を選択します。）

寸法値 = xx.xx

寸法線の位置 [角度(A)/文字(T)]: （寸法を配置するか、オプションを入力します。）

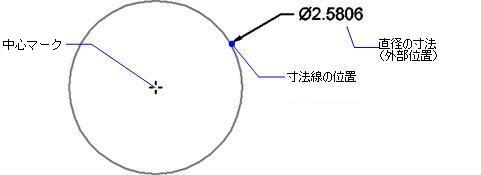

直径寸法を外側に配置した円

直径寸法を内側に配置した円弧

コマンドオプション

手順

直径寸法を作成する

中心点または中心線を作成する

半径寸法を作成する

グリップ編集

グリップを使い、直径寸法を直接編集することができます。

1. 直径寸法を選択します。グリップが表示します。

2. グリップをドラッグすることで、以下の編集を行えます。

3. • グリップを選択してドラッグすると、円の周りで寸法が回転します。

   • 関連文字を再配置するために、引出線のグリップを選択しドラッグします。

関連コマンド

DimArc - 円弧の弧長寸法を配置します。

DimLinear - 水平/垂直方向または回転させた長さ寸法を図面に配置します。

DimAligned - 平行寸法を配置します。

DimBaseline - 共通の基準線から寸法を追加配置します。

DimContinue - 直列寸法を作図します。

DimRadius - 半径寸法を配置します。

DimCenter - 中心マークを配置します。

DimAngular - 角度寸法を配置します。

DimLeader と Leader - 文字、ブロック、図形、幾何公差の引出線を配置します。

DimOrdinate - x およびy 座標軸の寸法を配置します。

Tolerance - 図面に幾何公差タグを配置します。

Dim - '寸法コマンド:' プロンプトで、寸法を配置、編集します。

Dim1 - '寸法コマンド:' プロンプトで、1つの寸法を配置、編集します。

AiDimFlipArrow - 寸法の矢印の向きを個別に反転します。

AiDimPrec - 既存の寸法の精度表示を変更します。

DimEdit - 寸法値の文字と角度を変更します。寸法補助線の角度を変更します。

DimTEdit - 寸法値の位置を変更します。

DdEdit - 寸法値を編集します。

Properties - パレットで寸法のプロパティを編集します。

DimStyle - 図面エクスプローラで寸法スタイルの作成と編集を行います。

-DimStyle - コマンドバーから寸法スタイルを保存、適用します。

Style - 寸法で使用する文字スタイルを設定します。

DimOverride - 現在の寸法スタイルの設定値を上書きします。
