選項
說明
列示圖面中所有圖塊的名稱。會提示：
輸入要列示的圖塊 <*> - 按 Enter 全部列示，或輸入列示圖塊的名稱。
按 F2 可以在文字視窗檢視完整的列示。請參考 TextScr 指令。
顯示插入圖塊對話方塊。
選取一個圖檔，然後按 開啟。
輸入要插入的圖塊名稱
重覆下列提示，直到按 Enter 或 Esc。
可以快速多次插入同一圖塊。
指定圖塊在圖面中的插入點。

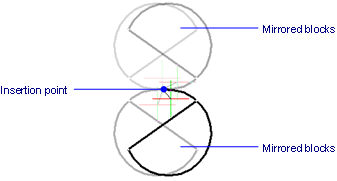

可在四個象限中選取一個圖塊的鏡射。
移動游標指定圖塊的鏡射，圖塊會以插入點做鏡射。
適用於 Bricscad（Windows）專業版及標準版、Bricscad（Linux）標準版
重覆插入圖塊，並插入鏡射的圖塊。
指令輸入
指令行： insertaligned
指令別名： insal
: insertaligned
指令行顯示提示：
輸入圖塊名稱或 [列示(?)/選取圖檔(~)] <預設名稱>: （輸入圖塊名稱，或輸入選項。）
指定圖塊鏡射控制點: （點選點控制圖塊的鏡射。）
指令選項
|
選項 |
說明 |
|
列示圖面中所有圖塊的名稱。會提示： 輸入要列示的圖塊 <*> - 按 Enter 全部列示，或輸入列示圖塊的名稱。 按 F2 可以在文字視窗檢視完整的列示。請參考 TextScr 指令。 |
|
|
顯示插入圖塊對話方塊。 選取一個圖檔，然後按 開啟。 |
|
|
輸入要插入的圖塊名稱 |
|
|
重覆下列提示，直到按 Enter 或 Esc。 可以快速多次插入同一圖塊。 |
|
|
指定圖塊在圖面中的插入點。 |
|
|
可在四個象限中選取一個圖塊的鏡射。 移動游標指定圖塊的鏡射，圖塊會以插入點做鏡射。
|
相關指令
Insert - 以對話方塊插入圖塊。
-Insert - 以指令行插入圖塊。
AttDef - 由對話方塊建立圖塊的屬性定義。
-AttDef - 由指令行建立圖塊的屬性定義。
Block 和 -Block - 以屬性定義及物件建立圖塊。
EAttEdit - 編輯屬性值及大部份性質。
Explode - 將圖塊還原為組成的物件及屬性定義。
Properties - 編輯圖塊性質及屬性值。
RefEdit - 就地編輯圖塊及屬性。
