適用於 Bricscad（Windows）專業版及標準版、Bricscad（Linux）標準版
由對話方塊編輯圖塊或外部參考。
指令輸入
指令行： refedit
透通指令： 'refedit
工具列： R參考編輯 |
: refedit
指令行顯示提示：
選取參考: （選取一個圖塊或外部參考。）

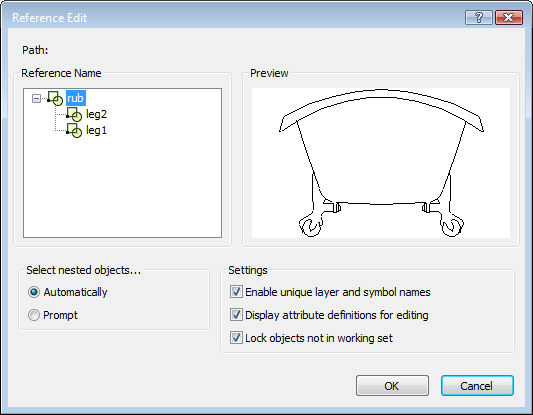

顯示對話方塊:
選取選項，然後按 確定。
指令行顯示提示：
使用 REFCLOSE 或參考編輯工具列來結束參考編輯作業。
編輯參考，然後使用 RefClose 指令儲存變更。
指令選項
|
選項 |
說明 |
|
選取要編輯的參考。 點選單一圖塊或外部參考。 同一時間只可編輯一個參考。 |
|
|
對話方塊 |
|
|
列示圖塊及巢狀圖塊的名稱。 |
|
|
控制如何處理巢狀圖塊/參考。 |
|
|
自動 |
自動包含巢狀物件。 |
|
提示 |
自行選取巢狀物件。 按確定按鈕關閉此對話方塊後，指令行提示： 選取巢狀物件 - 選取一個或更多 巢狀物件。 選取巢狀物件 - 選取其他 巢狀物件，或按 Enter 繼續。 |
|
控制在編輯過程中如何處理物件。 |
|
|
啟用唯一圖層及符號名稱 |
切換使用 $0$ 或其他的圖層名稱： 是 - 名稱添加前綴 $0$. 否 - 不添加前綴。 |
|
顯示屬性定義以進行編輯 |
切換屬性定義的顯示： 是 - 可編輯 屬性定義，屬性值不可見。 否 - 屬性不可編輯。 編輯過的屬性定義不會對圖面中的圖塊產生作用，只會影響之後插入的圖塊。 |
|
鎖護不在工作集中的物件 |
切換物件的鎖護： 是 - 開始編輯時，鎖護參考外的物件。 否 - 不鎖護其他物件。 鎖護的物件會顯示，但不能編輯。 |
相關指令
-RefEdit - 由指令行編輯圖塊或外部參考。
AttDef - 由對話方塊建立圖塊的屬性定義。
AttDisp - 切換屬性文字的顯示。
DdAtte - 由對話方塊編輯屬性值。
Block 和 -Block - 以屬性定義及物件建立圖塊。
EAttEdit - 編輯屬性值及大部份性質。
Explode - 將圖塊還原為組成的物件及屬性定義。
Insert - 由對話方塊插入圖塊，並提示屬性值。
-Insert - 由指令行插入圖塊，並提示屬性值。
Properties - 編輯圖塊性質及屬性值。
