AttDef

適用於 Bricscad（Windows）專業版及標準版、Bricscad（Linux）標準版

由對話方塊建立圖塊的屬性定義。

指令輸入

指令行： attdef

指令別名： at, ddattdef

功能表：工具 | 定義屬性

工具列：工具 |

: attdef

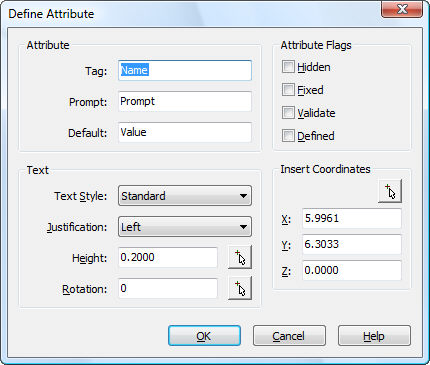

顯示對話方塊:

輸入選項，然後按確定。

使用下列步驟建立及使用屬性：

用此指令建立屬性。
用 Block 指令將屬性及圖形組合為圖塊。
用 Insert 指令插入具有屬性的圖塊。
用 AttEdit 指令編輯屬性值，用 AttDisp 指令切換圖面中屬性的顯示。
用 AttExt 指令萃取屬性值至外部資料檔。

指令選項

選項	說明
Tag	指定用來識別圖面中某個屬性的每個例證的屬性標籤。可使用包含除空格與感嘆號 (!) 之外的所有字元，最長 255 字元。
提示	指定當插入含有此屬性定義的圖塊時，所顯示的提示。可以保持空白，在插入時 Bricscad 會用屬性標籤做為提示。
Default	指定預設的屬性值，將圖塊插入時，預設屬性值將顯示在螢幕上。使用者只要按 Enter 便會使用此值。

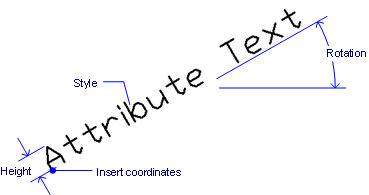

文字
字型	指定屬性文字字型，選取一圖面中的字型。（可使用 Style 指令建立字型。）
對正	指定屬性文字對正方式，如中心或佈滿。
高度	指定屬性文字高度。輸入數值，或按此按鈕。
高度	暫時關閉對話方塊，並在指令行出現提示：選取高度- 輸入數值，或指定兩點取得高度。
旋轉	指定屬性文字的旋轉角度。輸入數值，或按此按鈕。
旋轉	暫時關閉對話方塊，並在指令行出現提示：選取角度- 輸入數值，或指定兩點取得角度。
屬性模式
不可見	隱藏屬性，屬性不會顯示及列印。（不可見的屬性可用 AttDisp 指令控制顯示。）
固定	使用預設值，使用者無法變更屬性值。
檢查	插入圖塊時，會再提示驗證屬性值是否正確。
預置	不提示使用者直接插入屬性，可在插入後用 AttEdit 指令編輯。
插入點
插入點	暫時關閉對話方塊，並在指令行出現提示：選取插入點 -輸入座標，或在圖面中指定點。
X	指定屬性插入點的 X 座標。
Y	指定 Y 座標。
Z	指定 Z 座標。

相關指令

由對話方塊建立圖塊的屬性定義。

AttDisp - 切換屬性文字的顯示。

AttEdit - 編輯屬性值及性質。

AttExt - 經對話方塊匯出屬性資料至文字檔中。

-AttExt - 經指令行匯出屬性資料至文字檔中。

Block 和 -Block - 以屬性定義及物件建立圖塊。

DdAtte - 由對話方塊編輯屬性值。

EAttEdit - 編輯屬性值及大部份性質。

Explode - 將屬性還原為標籤。

Insert - 由對話方塊插入圖塊，並提示屬性值。

-Insert - 由指令行插入圖塊，並提示屬性值。

InsertAligned - 重覆插入圖塊，並插入鏡射的圖塊。

Properties - 編輯屬性值及性質。

RefEdit - 就地編輯圖塊及屬性。
