適用於 Bricscad（Windows）專業版
迴轉閉合的 2D 物件成為 3D 物件。
指令輸入
指令行： revolve
指令別名： rev
功能表： 繪圖 | 3D 物件 | 迴轉
工具列： 實體 |
: revolve
指令行顯示提示：
選取物件: （選取一個或更多閉合的 2D 物件。）
選集中物件: 1
選取物件: 選取其他閉合的 2D 物件，或按 Enter 繼續。）<//span>
指定軸起始點或依據 [物件(O)/X軸/Y軸] : （輸入選項。）

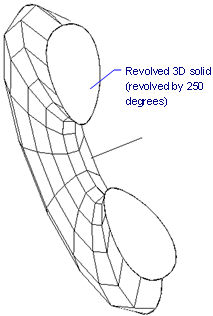

指定迴轉的角度 <360>: （指定角度，或按 Enter 使用預設值。）
此指令只會迴轉閉合的物件，如圓、橢圓、閉合的聚合線及雲形線、面域。
可用兩點定義旋轉軸、一修線或一聚合線段、 X 軸及 Y 軸。
軸必須在迴轉物件的外側。
指令選項
|
選項 |
說明 |
|
選取要迴轉的物件。 選取一個或更多閉合的 2D 物件。 會產生 3D 實體。 |
|
|
指定旋轉軸。 點選一點或輸入座標；會提示： 指定軸端點 - 或點選另一點，或輸入 XYZ 座標. 兩點定義迴轉的軸線。 |
|
|
以物件指定迴轉的軸。 選取一線或聚合線段。 |
|
|
用 X 軸做為迴轉的軸。 |
|
|
用 Y 軸做為迴轉的軸。 |
|
|
指定物件迴轉的角度。 輸入大於 0 的角度，或下列標準角度：
按 Enter 使用預設的 360度。 |
|
相關指令
Extrude - 由 2D 物件擠出為一 3D 實體。
Interfere - 從實體的共有體積建立一 3D 實體。
Intersect - 從兩個或多個實體的交集建立 3D 實體，並移除交集之外的區域。
MassProp - 計算面域或實體的質量性質。
Slice - 將 3D 實體切割成兩個部份。
SolidEdit - 編輯 3D 實體物件的面和邊緣。
Subtract - 透過差集結合所選的 3D 實體。
Union - 透過加入結合所選的 3D 實體。
