Ai_Pyramid 【角錐】

Bricscad (Windows) Classic、Pro、Bricscad (Linux) Classic で動作します

3Dメッシュサーフェスとして四面体または角錐を作画します。

コマンドへのアクセス

コマンド入力 ：  ai_pyramid

メニューバー ： 作画｜メッシュ｜角錐

ツールバー： 3D作図｜

: ai_pyramid

コマンドプロンプト：

底面の1点目: (点を選択、または、座標を入力します。)

2点目: (次の点を選択、または、座標を入力します。)

3点目: (3つ目の点を選択、または、座標を入力します。)

四面体/<最後の点>: (最後の点を選択します。座標を入力、または、Ｔ を入力します。)

尾根/面/<頂点>: (オプションを入力します。点を選択、または、座標を入力します。)

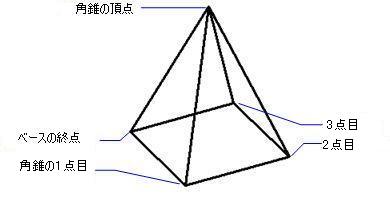

このコマンドで作成できる形状：

• 四面体は、三角形のベースと3面でなり、ベースは等辺である必要はありません。

• 三角形のベースと3面による四面体、ベースは不等辺であります。

• 頂点と平面を持つ3角錐です。

回転する三角錐の作図のために、頂点オプションの角度を指定してください。

コマンドオプション

グリップ編集

メッシュで作成された角錐は、グリップを選択して直接編集することができます：

1. 角錐を選択すると、頂点の端点ごとにグリップが表示されます。

2. グリップを選択して、ドラッグします。
