RuleSurf 【罫線サーフェス】

Bricscad (Windows) Classic、Pro、Bricscad (Linux) Classic で動作します

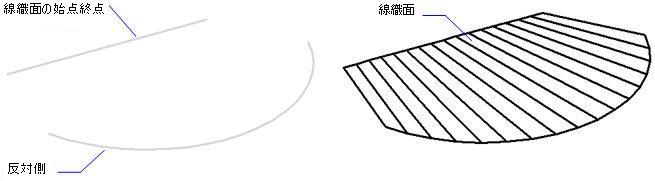

2つの別々の線図形を接続することにより、3Dメッシュの表面を作成します。

コマンドへのアクセス

コマンド入力 ：  rulesurf

メニューバー ：  作画 | メッシュ | 罫線サーフェス

ツールバー ：  3D作図 | 3D サーフェス |

: rulesurf

コマンドプロンプト：

ルールド サーフェスの1つめの端となる図形を選択: (開いた図形を選択します)

ルールド サーフェスのもう一方の端となる図形を選択: (他の開いた図形を選択します)

コマンドオプション

グリップ編集

罫線サーフェスは、グリップを選択して、直接編集することができます：

1. 罫線サーフェスを選択すると、頂点の端点ごとにグリップが表示されます。

2. グリップを選択して、ドラッグします。

関連コマンド

Ai_Box -メッシュ面として3D ボックスを作画します。

Ai_Cone - メッシュサーフェスとして3D円錐を作画します。

Ai_Cylinder - メッシュサーフェスとして円柱を作画します。

Ai_Dish -  メッシュサーフェスとして3D南半球を作画します。

Ai_Dome - メッシュサーフェスとして3D北半球を作画します。

EdgeSurf - メッシュサーフェスとしてエッジサーフェスを作画します。

Ai_Pyramid - メッシュサーフェスとして3D角錐を作画します。

RevSurf - メッシュサーフェスとして回転サーフェスを作成します。

Ai_Sphere - メッシュサーフェスとして3D球を作成します。

TabSurf - メッシュサーフェスとして押し出しサーフェスを作画します。

Ai_Torus - メッシュサーフェスとして3D球を作画します。

Ai_Wedge - メッシュサーフェスとして3Dくさびを作画します。
