Field [フィールド]

属性またはテーブルセルに複数行のフィールドを挿入します。

フィールドは、図面のプロパティ(ファイル名(日付を除く...など)、図形のプロパティ (長さ、範囲、画層, ...)を表示する為の可変的なテキストです。ユーザはプロパティから出力する設定と変数を決めます。

値が表示されない場合はハイフンを表示 (----)

コマンドへのアクセス

コマンド入力: field

エイリアス: なし

メニューバー : 挿入| フィールド

ツールバー: 挿入 |

: field

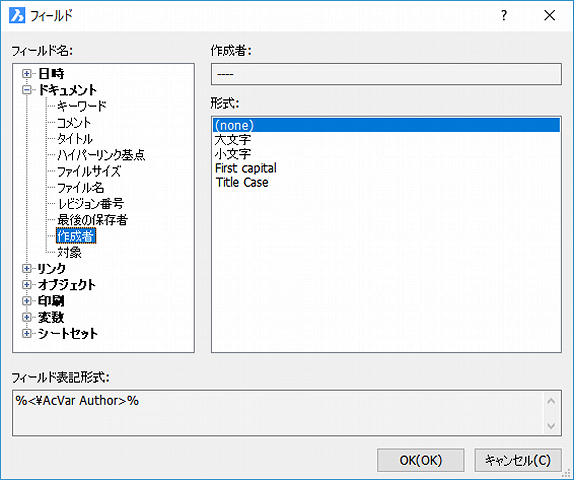

ダイアログボックスを表示:

フィールドを選択します。OKをクリックします。

コマンドバーの表示:

始点を指示、または [高さ(H)/位置合わせ(J)]

コマンドオプション

オプション

説明

高さ(H)

文字の高さを指定します。

コマンドバーの表示:

高さを指定 <現在の高さ>

位置合わせ(J)

文字の位置合わせを設定します。

コマンドバーの表示:

位置合わせを入力 [左上(TL)/中上(TC)/右上(TR)/左中(ML)/中中(MC)/右中(MR)/左下(BL)/中下(BC)/右下(BR)]<左上>

手順

Related Commands

AttDef - defines how a block's attributes will be created through a dialog box.

AttRedef - redefines a block and updates associated attributes.

AttSync - 指定したブロック定義の全てのブロック参照で、属性定義を同期させます。

BattMan - ブロック定義の属性を管理します。

DwgProps - 図面プロパティ・ダイアログボックスを開き、図面に保存されている一般情報とユーザー定義プロパティを表示します。

Mtext と -MText - 段落文字を配置します。

Updatefield - 選択したマルチテキストのフィールドを更新します。

Table - 表図形を作成します。
