經由對話方塊將屬性資料複製至文字檔中。
指令輸入
指令行： attext
指令別名： ax, ddattext
功能表： 工具 | 萃取屬性
工具列： 工具 |
: attext

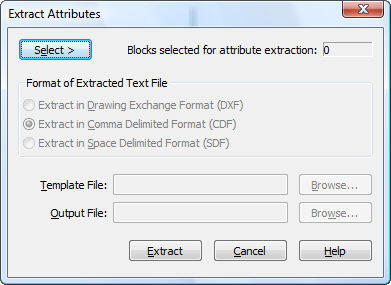

顯示對話方塊:
輸入選項，然後按 萃取。
如沒有選取的不是圖塊，或所選圖塊中沒有屬性，Bricscad 便會忽略。
樣板檔控制會有那些屬性會被萃取，以及資料的格式。例如，有下列欄位的樣板檔：
BL:NAME C008000
BL:NUMBER N003000
PRODUCT C016000
BL:X N016004
BL:Y N016004
代表 AttExt 指令會萃取下列資料：
8個字元的圖塊名稱。
3位數的圖塊數量。
標籤為「Product」的屬性值，長度為16個字元。
圖塊插入點的 XY 座標，格式為16位數，包含4位小數。
下表列出了所有可用的資料萃取參數，表格使用以下代碼：
C = 字母欄位
N = 數字欄位
fff = 欄位的寬度，最大值=999。
ddd = 欄位小數位數，最大值=999。
0 = 0 值。
|
資料 |
格式 |
|
屬性標籤（數字） |
Nfffddd |
|
屬性標籤（文字） |
Cfff000 |
|
圖塊名稱 |
BL:NAME Cfff000 |
|
圖塊數量 |
BL:NUMBER Nfff000 |
|
圖塊處理碼 |
BL:HANDLE Cfff000 |
|
圖塊圖層名稱 |
BL:LAYER Cfff000 |
|
圖塊巢狀層 |
BL:LEVEL Nfff000 |
|
圖塊插入點 X 座標 |
BL:X Nfffddd |
|
圖塊插入點 Y 座標 |
BL:Y Nfffddd |
|
圖塊插入點 Z 座標 |
BL:Z Nfffddd |
|
圖塊旋轉角度 |
BL:ORIENT Nfffddd |
|
圖塊 X 向比例係數 |
BL:XSCALE Nfffddd |
|
圖塊 Y 向比例係數 |
BL:YSCALE Nfffddd |
|
圖塊 Z 向比例係數 |
BL:ZSCALE Nfffddd |
|
圖塊 X 向擠出方向 |
BL:XEXTRUDE Nfffddd |
|
圖塊 Y 向擠出方向 |
BL:YEXTRUDE Nfffddd |
|
圖塊 Z 向擠出方向 |
BL:ZEXTRUDE Nfffddd |
指令選項
|
選項 |
說明 |
|
選取物件
|
暫時關閉對話方塊以便選取圖塊屬性。 選取物件- 選取一個或更多有屬性的圖塊。 選取物件- 按 Enter 叵到對話方塊。 |
|
匯出至 DXF 檔 |
將屬性值匯出 DXF 格式的 .dxx 檔。 此格式適用於其他可取 .dxf 檔的電腦程式。 |
|
匯出至 CDF 檔 |
以逗號分隔匯出的屬性值。 此格式適用於電子表格及資料庫。 |
|
匯出至 SDF 檔 |
匯出固定寬的屬性值。 此格式適用於文書處理。 |
|
檔板檔 |
指定 .txt 的檔板檔名。 此檔案須在指令使用前便已經存在。 |
|
瀏覽 |
顯示「屬性萃取樣板檔」對話方塊。選取一檔案，然後按 開啟。 |
|
匯出檔 |
指定匯出檔的檔名， |
|
瀏覽 |
顯示「屬性萃取輸出檔」對話方塊。指定名稱，然後按 儲存。 |
|
萃取 |
匯出屬性值至匯出檔。 |
相關指令
AttDef - 由對話方塊建立屬性定義。
-AttDef - 由指令行建立屬性定義。
AttDisp - 切換屬性文字的顯示。
AttEdit - 編輯屬性值及性質。
-AttExt - 經指令行匯出屬性資料至文字檔中。
Block 和 -Block - 以屬性定義及物件建立圖塊。
EAttEdit - 編輯屬性值及大部份性質。
Explode - 將屬性還原為標籤。
Insert - 由對話方塊插入圖塊，並提示屬性值。
-Insert - 由指令行插入圖塊，並提示屬性值。
Properties - 編輯屬性值及性質。
RefEdit - 就地編輯圖塊及屬性。
