Ai_box 【直方体】

BricsCAD (Windows) Classic、Pro、Platinumと、BricsCAD (Linux) Classic、Pro、Platinumで動作します。

メッシュサーフェスとして、3D直方体を作画します。

コマンドへのアクセス

コマンド入力 : ai_box

メニューバー: モデル | メッシュ | 直方体

ツールバー: メッシュ |

: ai_box

コマンドプロンプト:

長方形のコーナー <0,0,0>: (点を選択、または、座標を入力します。)

長方形の辺の長さ: (点を選択、または、座標を入力します。)

立方体(C)/<幅>: (点を選択、または、幅の数、C を入力します。)

長方形の高さ: (高さを入力します。)

直方体の回転角度: (回転角度を入力、無しの場合は 0 を入力します。)

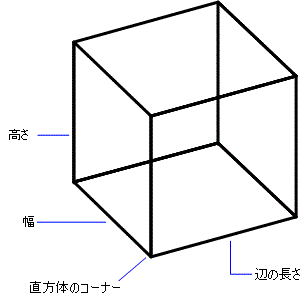

コマンドオプション

オプション	説明
コーナー	ボックスの左下コーナーを指定します。
長さ	正負は、x-方向に沿って、一方の長さを指定します。
幅	正負は、y-方向に沿って、一方の幅を指定します。
直方体の高さ	正負は、z-方向に沿って、一方の高さを指定します。
回転角度	角度は反時計回りの回転角度を指定します(最初の選択点)。
立方体(C)	同じ長さの辺で直方体を作画します。

グリップ編集

メッシュで作成された直方体は、グリップを選択して直接編集することができます:
