Ai_Pyramid 【角錐】

BricsCAD (Windows) Classic、Pro、Platinumと、BricsCAD (Linux) Classic、Pro、Platinumで動作します。

3Dメッシュサーフェスとして四面体または角錐を作画します。

コマンドへのアクセス

コマンド入力 :  ai_pyramid

メニューバー:  モデル |メッシュ | 角錐

ツールバー:  メッシュ |

: ai_pyramid

コマンドプロンプト:

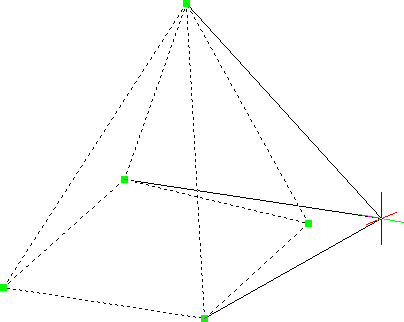

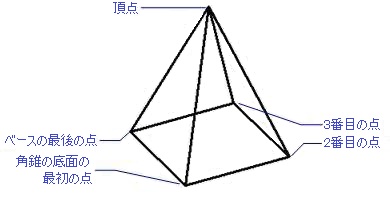

角錐の底面の1点目: (点を選択、または、座標を入力します。)

2点目: (点を選択、または、座標を入力します。)

3点目: (3つ目の点を指定、または、座標を入力します。)

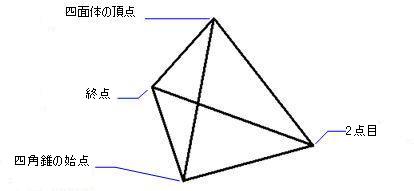

四面体(T)/<ベースの最後の点>: (最後の点を指定します。座標を入力、または、Ｔ を入力します。)

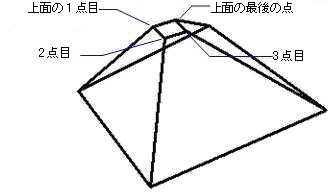

尾根(R)/上面(T)/<頂点>: (オプションを入力します。位置を指定、または、座標を入力します。)

このコマンドで作成できる形状:

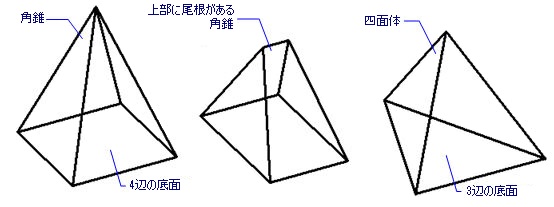

• 4辺の底面(四角形)と4枚の側面(三角形)でなる角錐、ベースは等辺である必要はありません。

• 4辺の側面(四角形)3枚と3辺の側面(三角形)2枚でなる尾根を持つ角錐、ベースは等辺である必要はありません。

• 頂点と平面を持つ角錐(四面体)です。

回転する角錐の作図のために、頂点オプションの角度を指定してください。

コマンドオプション

グリップ編集

メッシュで作成された角錐は、グリップを選択して直接編集することができます:

1. 角錐を選択すると、頂点の端点ごとにグリップが表示されます。

2. グリップを選択して、ドラッグします。

関連コマンド

Ai_Box - メッシュサーフェスとして3D直方体を作画します。

Ai_Cone - メッシュサーフェスとして3D円錐を作画します。

Ai_Cylinder - メッシュサーフェスとして3D円柱を作画します。

Ai_Dish -  メッシュサーフェスとして3D南半球を作画します。

Ai_Dome - メッシュサーフェスとして3D北半球を作画します。

EdgeSurf - メッシュサーフェスとしてエッジサーフェスを作画します。

RevSurf - メッシュサーフェスとして回転サーフェスを作画します。

RuleSurf - メッシュサーフェスとしてルールドサーフェスを作画します。

Ai_Sphere - メッシュサーフェスとして3D球を作画します。

TabSurf - メッシュサーフェスとしてタビュレートサーフェスを作画します。

Ai_Torus - メッシュサーフェスとして3D円ドーナツを作画します。

Ai_Wedge - メッシュサーフェスとして3Dくさびを作画します。
