DimCenter 【中心線】

BricsCAD (Windows) Classic、Pro、Platinumと、BricsCAD (Linux) Classic、Pro、Platinumで動作します。

円と円弧の中心点に中心マークを配置します。

コマンドへのアクセス

コマンド入力 :  DimCenter

エイリアス :  dce

メニューバー : 寸法 | 中心線

ツールバー :  寸法 | 円 |

: dimcenter

コマンドプロンプト:

寸法入力する円弧、または、円を選択: （円弧、ポリライン円弧、または円を選択します。）

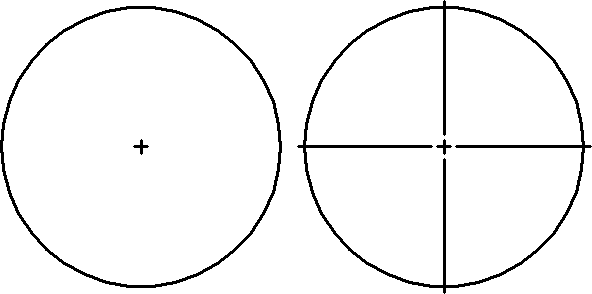

左: DimCen = 0.09; 右: DimCen = -0.09

コマンドオプション

手順

中心点または中心線を作成する
