DimLinear 【長さ寸法】

BricsCAD (Windows) Classic、Pro、Platinumと、BricsCAD (Linux) Classic、Pro、Platinumで動作します。

長さ寸法を回転・水平・垂直に配置します。

コマンドへのアクセス

コマンド入力 :  dimleader

エイリアス :  dimlin, dli, dimhorizontal, dimrotated, dimvertical

メニューバー : 寸法 | 長さ寸法

       寸法 | 回転寸法

ツールバー :  寸法 |

: dimlinear

コマンドプロンプト:

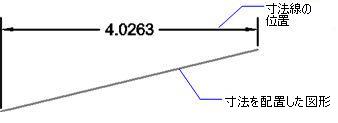

ENTER で図形選択/<最初の寸法補助線の基点>: （図形に寸法を入力します。Enterキーを押します。）

寸法入力する図形を選択: （線分、ポリライン、円弧、または円を選択します。）

角度(A)/寸法値(T)/水平(H)/垂直(V)/回転(R): （寸法線を配置、または、オプションを入力します。）

寸法値＝4.0263

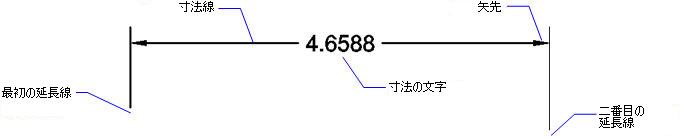

ENTER で図形選択/<最初の寸法補助線の基点>: （開始点を選択します。）

2番目の寸法補助線の基点: （終点を選択します。）

角度(A)/寸法値(T)/水平(H)/垂直(V)/回転(R): （寸法線を配置、または、オプションを入力します。）

寸法値＝6.6588

コマンドオプション

手順

水平、または垂直の平行寸法を作成する

平行寸法を作画する

回転した長さ寸法を作画する

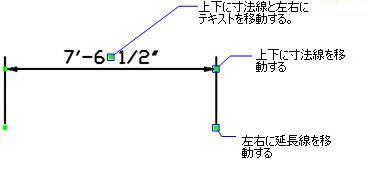

グリップ編集

グリップを選択して、長さ寸法を直接編集することができます:

1. 長さ寸法を選択します。グリップが表示します。

2. グリップを選択して、以下のような編集が行えます。

3. • 寸法線に表示される2つのグリップのどちらを選択しても、寸法線をドラッグ（移動）します；寸法線の長さが変更されます。

   • 文字を再配置するために、グリップを選択してドラッグします；文字と寸法線が移動します。必要よっては引出線が発生します。

   • 補助線に表示される2つのグリップのどちらを選択しても、補助線を移動します；寸法線の長さが変更します。

関連コマンド

DimAligned - 平行寸法を配置します。

DimBaseline - 共通な基準線から寸法を追加配置します。

DimContinue - 寸法を続けます。

DimDiameter - 直径寸法を配置します。

DimRadius - 半径寸法を配置します。

DimCenter - 中心線を配置します。

DimAngular - 角度寸法を配置します。

DimLeader と Leader - 文字、ブロック、図形、または幾何公差に引出線を配置します。

DimOrdinate - xとy縦座標寸法を配置します。

Tolerance - 図面で幾何公差を配置します。

Dim - '寸法コマンド:'寸法を配置して、編集します。

Dim1 - '寸法コマンド:'寸法を配置して、編集します。

DimEdit - 寸法文字のテキストと角度を変更します；補助線の角度を変更します。

DimTEdit - 寸法文字の位置を変更します。

DdEdit - 寸法文字を編集します。

Properties - パレットを使用して寸法のプロパティを編集します。

DimStyle - 図面エクスプローラを使用して、寸法スタイルを作成/編集します。

-DimStyle - コマンドバーを使用して寸法スタイルを保存/適用します。

Style - 寸法で使用する文字スタイルを設定します。

DimOverride - 現在の寸法スタイルの値を上書きします。
