AttExt [属性書出]

ダイアログボックスを使用して属性情報をテキストファイルに書き出します。

非推奨. 代わりにDataExtraction を使用します。

コマンドへのアクセス

コマンド入力 : attext

エイリアス : ax, ddattext

: attext

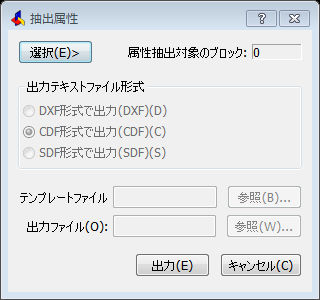

ダイアログボックスを表示:

オプションを入力し、出力をクリックします。

属性を持たないブロックと、ブロックを持たない図形を選択した場合、BricsCADはこれらを無視します。

テンプレートファイルはどの属性が抽出されるか、そして、関連するデータの形式を決定します。例えば、template.txtファイルは以下のフィールドを含んでいます:

BL:NAME C008000

BL:NUMBER N003000

PRODUCT C016000

BL:X N016004

BL:Y N016004

上例では、出力書出コマンドが以下の値を抽出することを意味します:

ブロックの名前は8文字をフォーマットです。
3桁数にフォーマットされたブロックの数です。
16の文字にフォーマットされた"製品"タブがある属性の値です。
ブロックの挿入のx,y座標は4つの小数位を含む16桁にフォーマット化されます。

下のテーブルにおけるすべての有効データ出力パラメタをリストします。テーブルは下記のコードを使用します:

C = 英数字のフィールドを示します。

N ＝数字フィールドを示します。

fff ＝キャラクタのフィールドの幅(最大=999)を示します。

ddd ＝十進の桁(最大=999)の数を示します。

0 ＝ゼロを示します。

データ	形式
属性タグ（数字）	Nfffddd
属性タグ（英数字）	Cfff000
ブロック名	BL:NAME Cfff000
ブロックカウンタ	BL:NUMBER Nfff000
ブロックハンドル（識別名）	BL:HANDLE Cfff000
ブロックの画層名	BL:LAYER Cfff000
ブロック入れ子のレベル	BL:LEVEL Nfff000
ブロック挿入、x座標	BL:X Nfffddd
ブロック挿入、ｙ座標	BL:Y Nfffddd
ブロック挿入、ｚ座標	BL:Z Nfffddd
ブロックの回転角	BL:ORIENT Nfffddd
ブロックのｘ尺度	BL:XSCALE Nfffddd
ブロックのｙ尺度	BL:YSCALE Nfffddd
ブロックのｚ尺度	BL:ZSCALE Nfffddd
ブロックのｘ押出方向	BL:XEXTRUDE Nfffddd
ブロックのｙ押出方向	BL:YEXTRUDE Nfffddd
ブロックのｚ押出方向	BL:ZEXTRUDE Nfffddd

コマンドオプション

オプション	説明
図形選択	属性があるブロックを選択するため、ダイアログボックスが一時的に非表示になります: 図形を選択- 属性があるブロックを1つ以上選択します。図形を選択- Enterキーを押します。ダイアログが表示されます。
DXF型式で出力(DXF)	.dxxファイルとしてDXFのフォーマットの属性値を書き出します。この形式は他のコンピュータプログラムを使用して.dxfファイルを読むことができます。
CDF形式で出力(CDF)	カンマ区切りで属性を書き出します。この形式はスプレッドシートとデータベースを使用して表示することができます。
SDF形式で出力(SDF)	固定幅フォーマットで属性を書き出します。この形式はワードプロセッサを使用して表示することができます。
テンプレートファイル	テンプレートテキストファイル名を指定します。このコマンドを使用する前にファイル名が必要です。
ブラウズ	属性書き出しテンプレートファイルというダイアログボックスを表示します。ファイル名を指定して、開くをクリックします。
出力ファイル	出力ファイルの名前を指定します、
ブラウズ	属性書き出しテンプレートファイルというダイアログボックスを表示します。ファイル名を指定して、保存をクリックします。
抽出	属性値が出力ファイルに書き出されます。

手順

属性情報を書き出します。
