Keil (wedge)

Funktioniert mit Bricscad (Windows) Classic und Pro; Bricscad (Linux) Classic

Zeichnet einen Keil als 3D-Polygonnetz-Oberfläche. (Classic und Linux); erzeugt einen Torus als 3D-Volumenkörper (Pro)

Zugriff auf den Befehl über:

Befehlszeile: keil

Alias: ke

Menü: Zeichnen | 3D Objekte | Keil

werkzeugkasten: 3D zeichnen:|

: Keil

Aufforderung in der Befehlszeile:

Mittelpunkt/<Ecke des Keils> <4.25,0.00,1.84>: (Wählen Sie einen Punkt, oder geben Sie die Koordinaten ein.)

Würfel/Länge/<Gegenüberliegende Ecke>: (Wählen Sie einen Punkt, oder geben Sie die Koordinaten ein.)

Höhe des Keils: (Bestimmen Sie die Höhe, oder wählen Sie zwei Punkte.)

Befehls Optionen

Option	Beschreibung

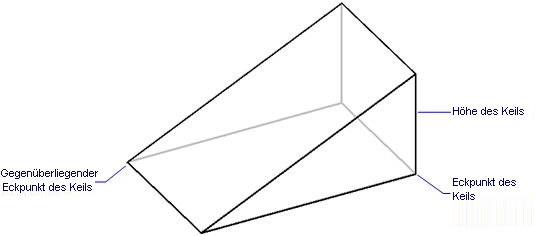

Ecke des Keils	Bestimmen Sie eine Ecke der Basis des Keils.
Gegenüberliegende Ecke	Bestimmen Sie die andere Ecke der Basis.
Höhe des Keils	Bestimmen Sie die Höhe des Keils. Beachten Sie, dass das hohe Ende des Keils am ersten Eckpunkt erzeugt wird.

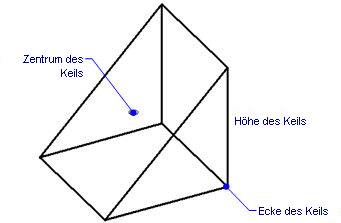

Mittelpunkt	Erzeugt einen Keil durch die Verwendung des Mittelpunktes und einer Ecke. Und fragt Sie: Mittelpunkt des Keils - bestimmen Sie den Mittelpunkt des gesamten Keils (nicht die Basis). Ecke des Keils - bestimmen Sie die Lage einer der Ecken des Keils.
Würfel	Erzeugt einen Keil, bei welchem die Länge, die Breite und die Höhe gleich sind. Und fragt Sie: Länge der Seiten eines Würfel-Keils - definiert die gleiche Länge für jede Dimension Länge, Breite und Höhe.

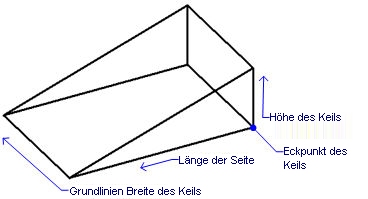

Länge	Erlaubt es Ihnen, die Längen aller drei Dimensionen einzugeben; geben Sie keine Koordinaten ein. Und fragt Sie: Länge der Seite - bestimmen Sie die Länge in x- Richtung, geben Sie einen negativen Wert ein, so wird der Keil in die negative x- Richtung erzeugt. Breite über Keil - bestimmt die Breite der Grundlinie des Keils. Höhe des Keils - bestimmen Sie die Höhe.

Bearbeitung mit Griffen

Keile können direkt über Griffe bearbeitet werden:

Wählen Sie einen Keil aus. Es werden mehrere Griffe angezeigt.
Ziehen Sie einen Griff, um den Keil zu verschieben. (Alle Griffe haben die gleiche Funktion: Verschieben):

Ähnliche Befehle

Quader - erzeugt einen 3D-Quader als Solid-Modell.

Kegel - erzeugt einen 3D-Kegel als Solid-Modell.

Zylinder - erzeugt einen 3D-Zylinder als Solid-Modell.

Schale - erzeugt die untere Hälfte von 3D-Kugeln als Solid-Modell.

Kuppel - erzeugt die obere Hälfte von 3D-Kugeln als Solid-Modell.

Extrusion - extrudiert 2D-Objekte in 3D-Solid-Modelle.

Überlag - erzeugt 3D-Volumenmodelle aus sich schneidenden 3D-Solid-Modellen.

Schnittmenge - entfernt die Volumen von 2 Solid-Modellen, die nicht in der Schnittmenge der 2 Solid-Modelle enthalten sind.

MassEig - gibt die Massen-Eigenschaften von 3D-Solids-und 2D-Regionen aus.

Rotation - erzeugt 3D Solid-Modelle durch die Rotation von 2D-Objekten.

Kappen - schneidet 3D-Solid-Modelle in zwei Teile.

Volkörperbearb - bearbeitet Flächen und Kanten an 3D-Modellen.

Kugel - erzeugt 3D-Kugeln als 3D-Solid-Modelle.

Differenz.- entfernt ein Solid-Modell von einem zweiten.

Torus - erzeugt 3D-Ringe als Solid-Modelle.

Vereinig - vereinigt zwei oder mehrere Solid-Modelle in ein einzelnes Objekt.
