Wedge 【くさび】

BricsCAD (Windows) Classic、Pro、Platinumと、BricsCAD (Linux) Classic、Pro、Platinumで動作します。

ポリゴンメッシュとしてくさび状を作成します(Classic); 3Dソリッドとしてくさび状を作成します(Pro と Platinum).

コマンドへのアクセス

コマンド入力 :  wedge

エイリアス :  we

メニューバー:  モデル| 3Dソリッド | くさび

ツールバー:  3Dソリッド |

: wedge

コマンドプロンプト:

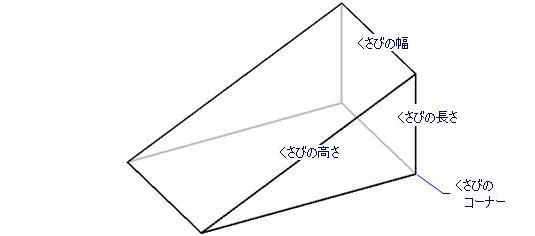

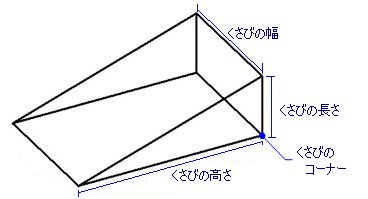

中心(C)/<くさびのコーナー> <4.25,0.00,1.84>: (点を選択するか、座標を入力します。)

立方体(C)/長さ(L)/<片方のコーナー>: (他の点を選択するか、オプションを入力します。)

くさびの高さ または 2点: (高さを指定するか、二点を選択します。)

コマンドオプション

グリップ編集

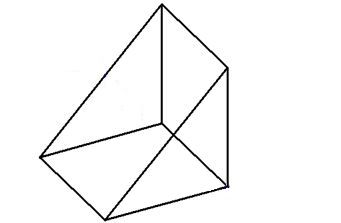

くさびは、グリップをドラッグして直接編集することができます:

1. くさびを選択すると、グリップが表示されます。

2. グリップをドラッグすると、くさびが移動します。角錐を移動するためのグリップをドラッグします。

関連コマンド

XWedge - 3D Xソリッドとしてくさび状を作成します。

Box - 3D直方体のソリッドモデルを作成します。

Cone - 3Dソリッドモデルとして円錐を作成します。

Cylinder - 3Dソリッドモデルとして円柱を作成します。

Dish - 3Dソリッドモデルとして南半球(球の下半分)を作成します。

Dome - 3Dソリッドモデルとして北半球(球の上半分)を作成します。

Extrude - 2D図形を押し出して3Dソリッドモデルを作成します。

Interfere - 交差する3D図形の干渉ソリッドを作成します。　

Intersect - 2つのソリッドモデルの重なる部分を残し3Dソリッドを作成します。　　

MassProp - 3Dソリッドモデルや2Dリージョンのプロパティを詳細に報告します。　　

Revolve - 2D図形を中心軸として3Dソリッドモデルを回転します。

Slice - 3Dソリッドを2つのモデルに切断します。

SolidEdit - 3Dモデルのボディー、表面、エッジを編集します。

Sphere -  ソリッドモデルとして3Dボールを作成します。

Subtract - 2つのソリッドモデルの重なる部分を差し引きます。

Torus - ドーナツ状のソリッドモデルを作成します。

Union - 2つのソリッド図形を融合し、1つの3Dソリッドにします。
