Cylinder 【円柱】

BricsCAD (Windows) Classic、Pro、Platinumと、BricsCAD (Linux) Classic、Pro、Platinumで動作します。

Proではソリッドモデルとして、Classicではサーフィスモデルとして3D円柱を作成します。

コマンドへのアクセス

コマンド入力 : cylinder

エイリアス : cyl

メニューバー: モデル | 3Dソリッド | 円柱

ツールバー: 3Dソリッド |

: cylinder

コマンドプロンプト:

3点(3P)/2点(2P)/接・接・半径(T)/楕円(E)/<中心> <0,0,0>: (座標を入力、または、点を選択、または E を入力します。)

円柱の底面の半径か直径 <>: (距離を入力、または、点を選択、または D を入力します。)

高さを指定、または、2点(2P)/軸端点(A)<>: (距離を入力して、2点を選択するか、Aを入力します。)

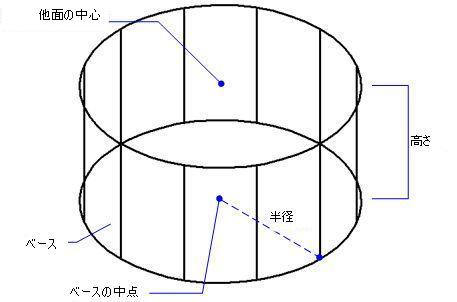

コマンドオプション

オプション	説明
円柱の中心	ベース円柱の中心を指定します;x,y,z座標を入力、または、点を選択します。
楕円(E)	楕円ベースで円柱を作画します。
軸の1点目	楕円軸の最初の端点を指定します。
楕円軸の2点目	楕円軸の、もう一方の端を指定します。
他軸	楕円軸の2つ目端点を指定します。

円柱の半径	円柱の半径を指定します；座標、間隔または点を選択します。
直径(D)	円柱の半径を指定します；プロンプト: 円柱の直径座標、間隔を入力、または、点を選択します。
円柱の高さ	円柱の高さを指定します；円柱を下方向に作画する場合は負数を入力します。
他面の中心(C)	円柱のもう一方の端の中心点を指定します；プロンプト: 他面の中心 - 点を選択、または、座標を入力します。このオプションは、角度回転された円柱を作画できます。

グリップ編集

グリップを選択して、円柱を直接編集することができます。
