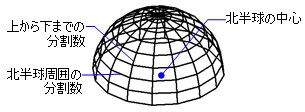

3Dメッシュサーフェス球の上半分を作画します。
コマンドへのアクセス
コマンド入力 : ai_dome
メニューバー: モデル |メッシュ | 北半球
ツールバー: メッシュ |
: ai_dome
コマンドバーの表示:
北半球の中心: (ポイントを選択、または座標を入力します)
ドーム形の半径をセット 、または [直径(D)]: (位置を指定、座標を入力、または、値を入力します。)
北半球の経度方向の分割数 <16>: (数を入力、または、デフォルトを適用するためにEnterを押します。)
緯度方向の分割数 <8>: (数を入力、またはEnterを押します)
コマンドオプション
|
オプション |
説明 |
|
球の断面円の中心点を指定します；端は現在のx、y平面に作画されます。 |
|
|
北半球の半径を指定します。 |
|
|
北半球の曲面をシミュレートするために水平な等値線の数を変更します。 |
|
|
垂直な等値線の数を変更します。デフォルト数8 |
|
|
|
北半球の直径を指定します。 北半球の 直径 - 値、または点を選択して、直径を指定します。 |
グリップ編集
メッシュで作成された北半球は、グリップを選択して、直接編集することができます:
北半球を選択すると、グリップが表示されます。
グリップを選択し、隣接面をストレッチするようにドラッグします。
関連コマンド
Ai_Box - メッシュサーフェスとして3D直方体を作画します。
Ai_Cone - メッシュサーフェスとして3D円錐を作画します。
Ai_Cylinder - メッシュサーフェスとして3D円柱を作画します。
Ai_Dish - メッシュサーフェスとして3D南半球を作画します。
EdgeSurf - メッシュサーフェスとしてエッジサーフェスを作画します。
Ai_Pyramid - メッシュサーフェスとして3D角錐を作画します。
RevSurf - メッシュサーフェスとして回転サーフェスを作成します。
RuleSurf - メッシュサーフェスとしてルールドサーフェスを作成します。
Ai_Sphere - メッシュサーフェスとして3D球を作画します。
TabSurf - メッシュサーフェスとしてタビュレートサーフェスを作成します。
Ai_Torus - メッシュサーフェスとして3Dドーナツを作画します。
Ai_Wedge - メッシュサーフェスとして3Dくさびを作画します。
