3Dメッシュサーフェスの球を作画します。
コマンドへのアクセス
コマンド入力 : ai_sphere
メニューバー: モデル |メッシュ | 球
ツールバー: メッシュ |
: ai_sphere
コマンドバーの表示:
球の中心: (位置をクリックするか、座標を入力します。)
球の半径をセット 、または [直径(D)]: (距離を指定、または、D を入力します。)
経度方向の分割数 <16>: (値を入力、または、デフォルトの値の為にEnterを押します。)
緯度方向の分割数 <16>: (値を入力、または、デフォルトの値の為にEnterを押します。)

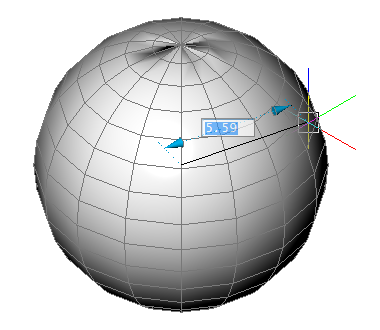

ダイナミック寸法をオンにすると、ダイナミック寸法入力欄で半径を入力できます。
コマンドオプション
|
オプション |
説明 |
|
球の中心点を指示します；x,y- ・ x,y,z-座標を入力します。または、図面で位置を指示します。 |
|
|
半径を指示します。 |
|
|
直径を指示します。 |
|
|
球の縦軸に垂直な円のセグメント数を指示します。 |
|
|
球の縦軸に平行な円のセグメント数を指示します。 |
グリップ編集
関連コマンド
Ai_Box - メッシュサーフェスとして3D直方体を作画します。
Ai_Cone - メッシュサーフェスとして3D円錐を作画します。
Ai_Cylinder - メッシュサーフェスとして3D円柱を作画します。
Ai_Dish - メッシュサーフェスとして3D南半球を作画します。
Ai_Dome - メッシュサーフェスとして3D北半球を作画します。
EdgeSurf - メッシュサーフェスとしてエッジサーフェスを作画します。
Ai_Pyramid - メッシュサーフェスとして3D角錐を作画します。
RevSurf - メッシュサーフェスとして回転サーフェスを作成します。
RuleSurf - メッシュサーフェスとしてルールドサーフェスを作成します。
TabSurf - メッシュサーフェスとしてタビュレートサーフェスを作成します。
Ai_Torus - メッシュサーフェスとして3Dドーナツを作画します。
Ai_Wedge - メッシュサーフェスとして3Dくさびを作画します。
