Ai_Box

適用於 Bricscad（Windows）專業版及標準版、Bricscad（Linux）標準版

建立 3D 矩形體曲面。

指令輸入

指令行：  ai_box

功能表：  繪圖 | 曲面 | 矩形體

工具列：  曲面 |

: ai_box

指令行顯示提示：

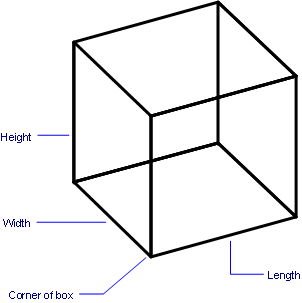

指定矩形體角點 <0,0,0>: （指定一點，或輸入座標。）

指定矩形體長度:  （指定一點，或輸入長度。）

指定矩形體的寬度或 [立方體 (C)]: （指定一點，或輸入寬度，或輸入 C。）

指定矩形體高度: （輸入高度。）

指定矩形體繞著 Z 軸旋轉的角度:  （輸入旋轉角度，或輸入 0 不旋轉。）

指令選項

掣點編輯

矩形體聚合面網面可以使用掣點編輯：

1. 選取矩形體，會有數個掣點。

2. 拖動一個掣點來拉伸調整面。

相關指令

Ai_Cone - 建立 3D 圓錐曲面。

Ai_Cylinder - 建立 3D 圓柱曲面。

Ai_Dish - 建立 3D 圓碟曲面。

Ai_Dome - 建立 3D 圓頂曲面。

Ai_EdgeSurf 和 EdgeSurf - 在四條相鄰邊緣或曲線之間建立曲面。

Ai_Pyramid - 建立三維角錐體曲面。

Ai_RevSurf 和 RevSurf - 繞軸迴轉輪廓來建立網面。

Ai_RuleSurf 和 RuleSurf - 建立兩條直線或曲線之間曲面。

Ai_Sphere - 建立 3D 圓球曲面。

Ai_TabSurf 和 TabSurf - 從沿直線路徑掃掠的直線或曲線建立曲面。

Ai_Torus - 建立 3D 圓環曲面。

Ai_Wedge - 建立 3D 楔形曲面。
