RuleSurf

適用於 Bricscad（Windows）專業版及標準版、Bricscad（Linux）標準版

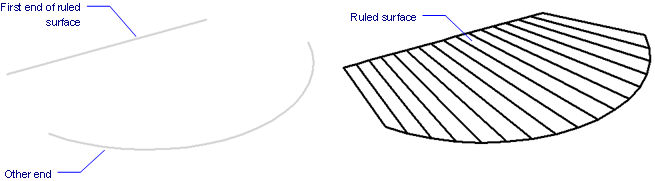

繪製兩條曲線之間的規則 3D 曲面。

指令輸入

指令行：  rulesurf

功能表：  繪圖 | 曲面 | 規則曲面

工具列：  曲面 | 3D 曲面 |

: rulesurf

指令行顯示提示：

選取第一條定義曲線: （選取一個開放的物件。）

選取第一條定義曲線: （選取另一個開放的物件。）

指令選項

掣點編輯

規則曲面可以使用掣點編輯：

1. 選取規則曲面，每個頂點都有一個掣點。

2. 拖曳掣點調整曲面。

相關指令

Ai_Box - 建立三維矩形體曲面。

Ai_Cone - 建立三維圓錐體曲面。

Ai_Cylinder - 建立三維圓柱體曲面。

Ai_Dish - 建立三維圓碟曲面。

Ai_Dome - 建立三維圓頂曲面。

Ai_EdgeSurf 和 EdgeSurf - 在四條相鄰邊緣或曲線之間建立曲面。

Ai_Pyramid - 建立三維角錐體曲面。

Ai_RevSurf 和 RevSurf - 繞軸迴轉輪廓來建立三維網面。

Ai_Sphere - 建立三維球形體曲面。

Ai_TabSurf 和 TabSurf - 從沿直線路徑掃掠的直線或曲線建立曲面。

Ai_Torus - 建立三維圓環體曲面。

Ai_Wedge - 建立三維楔形體曲面。
