Ai_Torus

適用於 Bricscad（Windows）專業版及標準版、Bricscad（Linux）標準版

建立 3D 圓環體曲面。

指令輸入

指令行：  ai_torus

功能表：  繪圖 | 曲面 | 圓環體

工具列：  曲面 |

: ai_torus

指令行顯示提示：

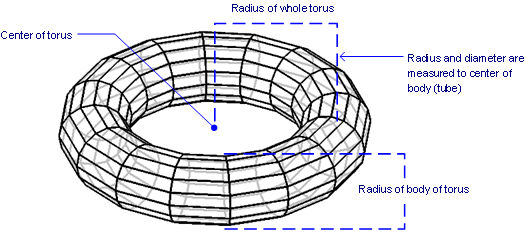

指定圓環體的中心點: <0,0,0> （指定一點，或輸入座標。）

指定圓環體的半徑或 [直徑(D)]: 指定一距離，或輸入 D。）

指定圓管的半徑或 [直徑(D)]: 指定半徑，或輸入 D。）

指令選項

掣點編輯

圓環體聚合面網面可以使用掣點編輯：

1. 選取圓環體，每個頂點都有一個掣點。

2. 拖曳掣點調整曲面。

相關指令

Ai_Box - 建立 3D 矩形體曲面。

Ai_Cone - 建立 3D 圓錐曲面。

Ai_Cylinder - 建立 3D 圓柱曲面。

Ai_Dish - 建立 3D 圓碟曲面。

Ai_Dome - 建立 3D 圓頂曲面。

Ai_EdgeSurf 和 EdgeSurf - 在四條相鄰邊緣或曲線之間建立曲面。

Ai_Pyramid - 建立三維角錐體曲面。

Ai_RevSurf 和 RevSurf - 繞軸迴轉輪廓來建立網面。

Ai_RuleSurf 和 RuleSurf - 建立兩條直線或曲線之間曲面。

Ai_Sphere - 建立 3D 圓球曲面。

Ai_TabSurf 和 TabSurf - 從沿直線路徑掃掠的直線或曲線建立曲面。

Ai_Wedge - 建立 3D 楔形曲面。
